Schwenk-/Neigeeinheit für seitlich befestigte Nutzlasten von bis zu 6,8 kg

FLIR PTU-D48E

Modell: FLIR PTU-D48 Zur Supportseite

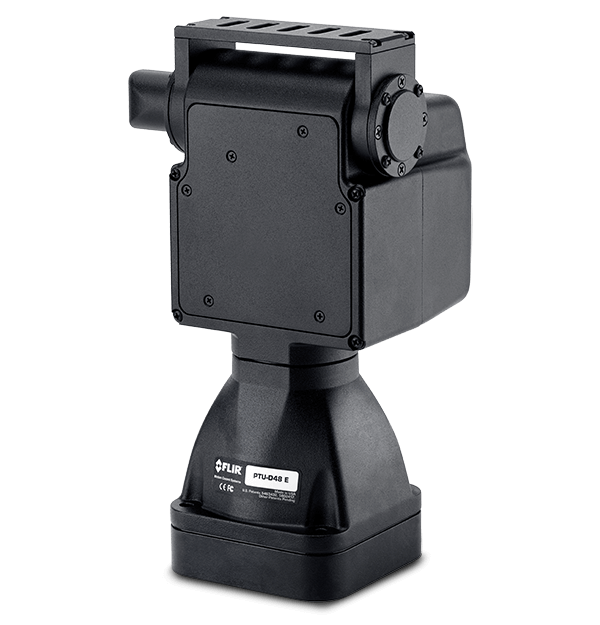

product image

Dank eines flexiblen Halterungssystems mit oberer und/oder seitlicher Befestigung unterstützt die PTU-D48 E-Serie jede Art von ein- oder mehrteiliger Nutzlast. Die Echtzeit-Befehlsschnittstelle unterstützt erweiterte Anwendungen wie z. B. die Videoverfolgung. Die PTU-D48 E-Serie hat sich bereits in einer Vielzahl von einsatzkritischen Anwendungen zur Positionierung von Kameras, Lasern, Antennen oder anderen Instrumenten in stationären und mobilen Umgebungen bewährt. Sie wurde für einen hohen Arbeitszyklus und einen zuverlässigen Dauerbetrieb in rauen Umgebungsbedingungen konzipiert.

  • Hohe Leistung bei großer Nutzlast

    Mit einer Nutzlastkapazität von bis zu 6,8 kg und präziser Positionierung verfügen die D48 Schwenk-/Neigeeinheiten über einen großen Dreh-Geschwindigkeitsbereich für eine sanfte und exakte Steuerung.

  • Robuste Präzisionsausrichtung

    Die präzise Steuerung von Position, Geschwindigkeit und Beschleunigung in Echtzeit und ein starres Schneckengetriebe sorgen für eine stabile Positionierung in windigen Umgebungen und in fahrzeugmontierten Anwendungen.

  • Starke Leistung

    Mit integrierten Ethernet- und Webschnittstellen, erhöhten Befehlsraten, reduziertem Jitter und fortschrittlicher Mikroschrittsteuerung bieten die D48 Schwenk-/Neigeeinheiten eine hervorragende Leistung.

Technische Daten
Leistung
Neigungsauflösung
0,0075°
Schwenkauflösung
0,0075°
Elektrisch
Eingangsspannung
12 bis 30 VDC ungeregelt (schnellste Leistung und Drehmoment bei 30 VDC)
Leistungsaufnahme [gemessen bei 30 V DC]
34,5 W, 26,4 W, 19,9 W, 3,3 W
Mechanisch
Gewicht
5,4 kg
Nutzlastbefestigung
Side and/or top
Schleifring
Optional
Verbindungen und Kommunikationsschnittstellen
Anschlusskonfiguration
Standard = keine Verkabelung; PL01, PL02, PL17 Durchgangsoptionen
Bedienelemente der Schnittstelle
Integriertes Ethernet (Web), Pelco D, seriell (RS-232, RS-485, RS-422). SDK verfügbar (empfohlen für Tracking). Robuste Joystick-Option (PTU-DCJ)
Umgebungsbedingungen und Zulassungen
Betriebstemperatur
-30 ℃ bis 70 °C
Normen
IP67, MIL-810F stoßfest, witterungsbeständige Anschlüsse nach Militärstandard
Exportbezeichnungen
ECCN-Code
EAR99
