Wärmebildkamera zur kontinuierlichen Zustands- und Sicherheitsüberwachung

FLIR AX8

Zur Supportseite

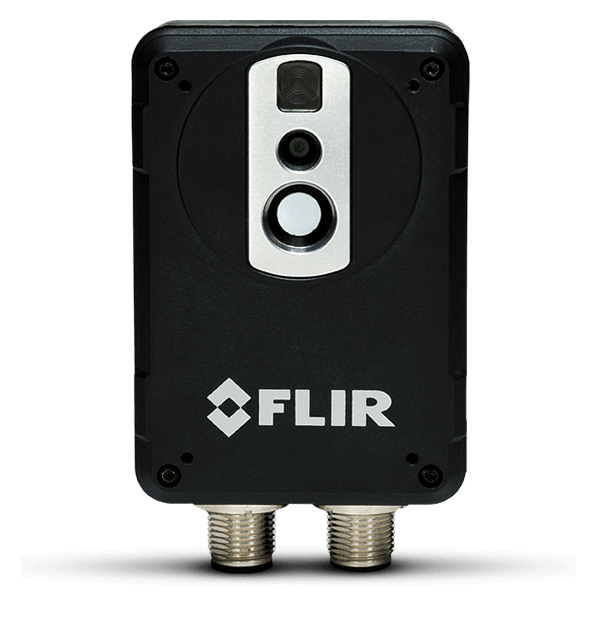

product image

FLIR AX8 kombiniert Wärmebildkameras mit visuellen Kameras in einem kleinen, preisgünstigen Paket für die kontinuierliche Temperaturüberwachung und Alarmierung. Die AX8 schützt Sie vor ungeplanten Ausfällen, Betriebsunterbrechungen und Ausfällen elektrischer oder mechanischer Anlagen. Kompakt und einfach zu installieren, bietet die AX8 eine kontinuierliche Überwachung von Schaltschränken, Prozess- und Fertigungsbereichen, Rechenzentren, Energieerzeugung und -verteilung, Transport und Nahverkehr, Lagern und Kühlhäusern.

Kontakt zum Vertriebspartner

Temperaturüberwachung, die Sie sehen können

  • Automatische Analyse und Alarmierung

    Video-Streaming-Ausgang bedeutet, dass über die AX8 Live-Video von jeder Installation und automatische Alarmierung erfolgen kann.

  • Industrieprotokolle

    Ethernet/IP- und Modbus-TCP-konform. Analyse- und Alarmergebnisse lassen sich daher einfach an eine SPS übermitteln.

  • Kompakt und einfach zu installieren

    Die AX8 misst nur 54 x 25 x 95 mm und lässt sich daher auch in beengten Platzverhältnissen problemlos installieren, um eine unterbrechungsfreie Zustandsüberwachung zu gewährleisten.

Kontakt zum Vertriebspartner

Sie möchten weitere Informationen zu diesem Produkt erhalten?

Rufen Sie 0049 69-80884980 und sprechen Sie mit einem erfahrenen Produktexperten.

Technische Daten
EMV
EN 61000-6-2:2001 (Störfestigkeit) EN 61000-6-3:2001 (Abstrahlung) FCC 47 CFR Teil 15 Klasse B (Abstrahlung)
Thermische Empfindlichkeit / NETD
< 0,10 °C bei +30 °C/100 mK
Genauigkeit
±2 °C oder ±2 % des Messwerts (+10 °C bis +100 °C bei +10 °C bis +35 °C Umgebungstemperatur)
Alarmfunktionen
Automatische Alarme für jede gewählte Messfunktion. Maximal 5 Alarme können konfiguriert werden
Alarmausgang
Digitalausgang, Bildspeicherung, Dateiübertragung (FTP), E-Mail (SMTP), Benachrichtigung
Kommunikation und Datenspeicher
Bildspeichermodus
IR, visuell, MSX
Dateiformate
JPEG+FFF
Ethernet
Steuerung, Ergebnis und Bild
Ethernetprotokolle
Ethernet/IP, Modbus TCP, TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, sftp, SMTP, SMB (CIFS), DHCP, MDNS (Bonjour)
Ethernetstandard
IEEE 802.3
Ethernet-Stromversorgung
Power over Ethernet, PoE IEEE 802.3af Klasse 0
Ethernettyp
100 Mbit/s
Speichermedien
Eingebauter Speicher für die Bildspeicherung
Bildgebung und optische Daten
Automatische Bildeinstellung
Stufenlos
Bildmodi
Wärmebild, Realbild, MSX (Infrarotbild mit verbesserter Detaildarstellung)
Bildstreamingauflösung
640 × 480
Bildstreamingformate
Motion JPEG, MPEG, H.264
Detektortyp
Focal Plane Array (FPA), ungekühlter Mikrobolometer
Empfindlichkeit
Minimal 10 Lux ohne Beleuchtung
Farbpaletten
Farbpaletten (SW, SW inv., Eisen, Regenbogen)
FLIR Screen-EST-Modus
No
Fokus
Fest
Integrierte Digitalkamera
640 × 480
IR-Auflösung
80 × 60 Pixel
Sichtfeld (FOV)
48° × 37°
Sichtfeld Digitalkamera
Passt sich an das IR-Objektiv an
Spektralbereich
7,5 - 13 µm
Thermische Empfindlichkeit / NETD
< 0,10 °C bei +30 °C/100 mK
Messung und Analyse
Alarmausgang
Digitalausgang, Bildspeicherung, Dateiübertragung (FTP), E-Mail (SMTP), Benachrichtigung
Alarmfunktionen
Automatische Alarme für jede gewählte Messfunktion. Maximal 5 Alarme können konfiguriert werden
Äquivalenttemperaturkorrektur
Automatisch, basiert auf der Eingabe der reflektierten Temperatur
Bereich
6 Rechtecke mit Max./Min./Mtw.
Emissionsgrad-Korrektur
Variabel von 0,01 bis 1,0
Genauigkeit
±2 °C oder ±2 % des Messwerts (+10 °C bis +100 °C bei +10 °C bis +35 °C Umgebungstemperatur)
Kameramaße (L × B × H)
54 × 25 × 79 mm ohne Steckverbinder 54 × 25 × 95 mm mit Steckverbindern
Konfigurationsanweisungen
Datum/Uhrzeit, Temperatur °C
Korrektur des atmosphärischen Transmissionsgrads
Automatisch, basiert auf den Angaben für Entfernung, atmosphärische Temperatur und relative Luftfeuchtigkeit
Korrektur des Transmissionsgrads der Optik
Automatisch, basiert auf Signalen von internen Sensoren
Korrektur externer Optik/Fenster
Automatisch, basiert auf der Eingabe des Transmissionsgrads der jeweiligen Optiken/Fenster und der Temperatur
Messpunkt
6,0
Messwertkorrekturen
Globale Objektparameter
Objekttemperaturbereich
-10 °C bis +150 °C
Voreinstellungen für Messungen (Presets)
Ja
Allgemeine Angaben
Verpackung
Wärmebildkamera mit Objektiv, gedruckte Bedienungsanleitung, Anwenderdokumentation CD -ROM
Verpackungsgröße
210 x 142 x 70 mm
Umgebungsfaktoren und Zertifizierungen
Betriebstemperaturbereich
0 °C bis +50 °C
EMV
EN 61000-6-2:2001 (Störfestigkeit) EN 61000-6-3:2001 (Abstrahlung) FCC 47 CFR Teil 15 Klasse B (Abstrahlung)
Gehäuse
IP67 (IEC 60529)
Lagertemperaturbereich
-40 °C bis +70 °C IEC 68-2-1 und IEC 68-2-2
Luftfeuchtigkeit (Betrieb und Lagerung)
IEC 60068-2-30/24 h 95 % relative Luftfeuchtigkeit +25 °C bis +40 °C (2 Zyklen)
Stoß
25 g (IEC 60068-2-29)
Vibrationen
2 g (IEC 60068-2-6)
Stromversorgung
Betrieb mit externer Stromversorgung
12/24V DC, 2 W ständig/max. 3,1 W absolut
Zulässiger Spannungsbereich
10,8 bis 30 V DC
Benutzeroberfläche
Webschnittstelle
Ja
