Leistungsstarke Wärmebildkamera

FLIR E54

Zur Supportseite
product image

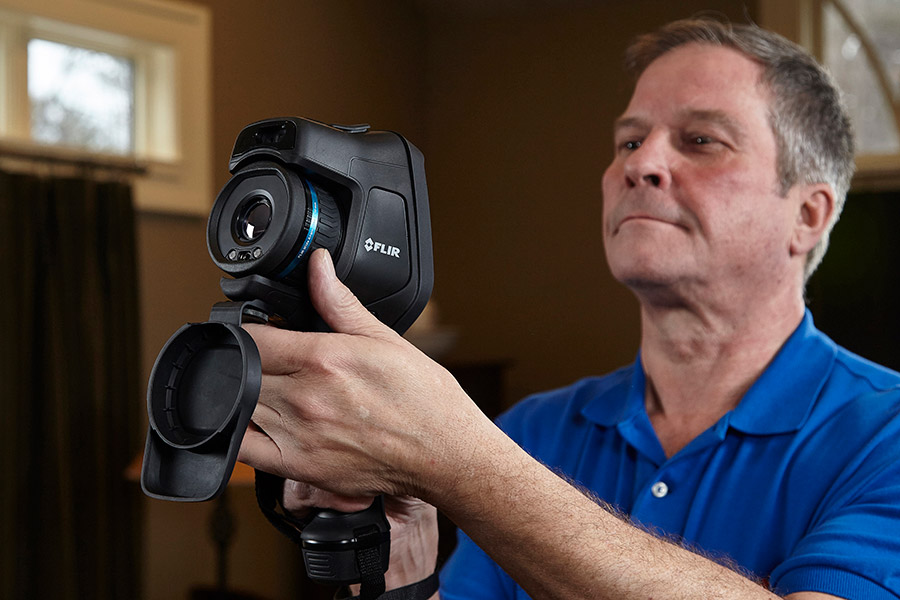

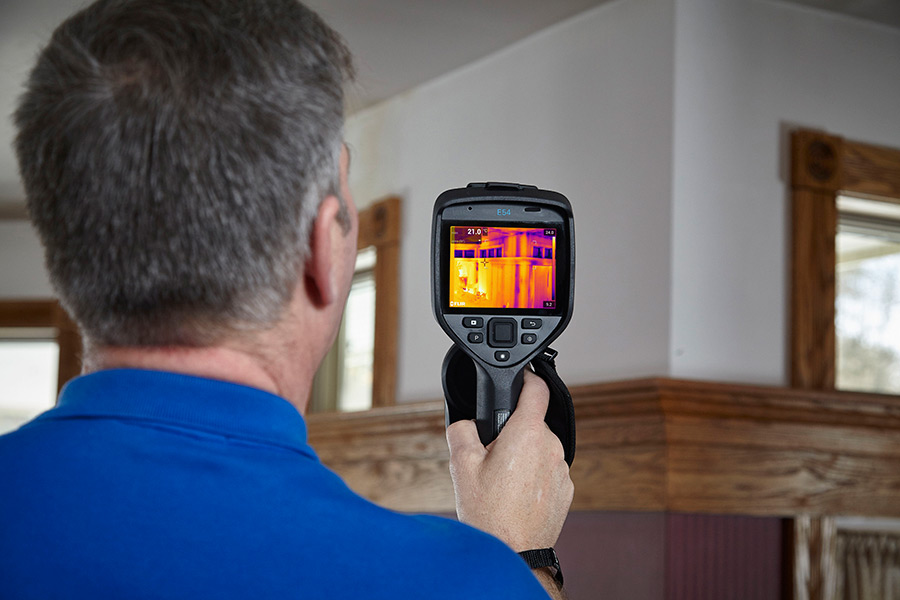

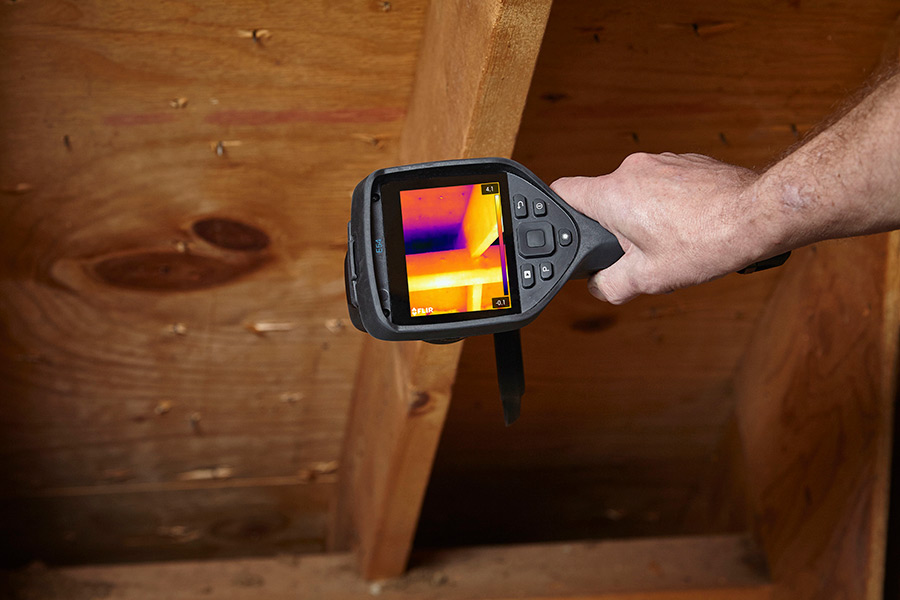

Die FLIR E54 ermöglicht Ihnen den Einstieg in die Exx-Series und bietet Ihnen die benötigte Auflösung und Empfindlichkeit für die grundlegende Zustandsüberwachung, elektrische und mechanische Inspektionen sowie die Gebäudeüberprüfung. Der Wärmebilddetektor mit 320 × 240 Pixeln ermöglicht die genaue Temperaturmessung bis zu 650 °C und liefert scharfe, farbstarke Bilder, die mittels der patentierten FLIR MSX®-Technologie noch mehr Detailtiefe und Perspektive bieten. Mit der integrierten Software FLIR Inspection Route können Sie die Laufwege vorgeben, damit Inspekteure auch an größeren Standorten oder bei Überprüfung mehrerer Areale planvoll vorgehen. Für begrenzte Zeit erhalten Sie bei Kauf einer E54-Kamera auch ein dreimonatiges Abo für die Software-Lösungen FLIR Thermal Studio Pro und FLIR Route Creator gratis dazu.

Höhere Auflösung, schnellere Inspektionen

  • Verbesserter Kontrast für schnellere Fehlerbehebung

    Nutzen Sie FLIR 1-Touch Level/Span für mehr Bildkontrast und finden Sie so schneller mögliche Fehler an Elektrik oder Mechanik.

  • Funktionen für die Diagnoseunterstützung

    Die E54 misst Temperaturen von bis zu 650 °C, bietet drei Spotmesser und zeigt die Max./Min.-Temperatur innerhalb eines eigenen Bereichsfelds in Echtzeit auf dem Display an.

  • Optimierte Berichterstellung

    Mit der integrierten FLIR Routing-Software*, einem eingebauten Mikrofon zum Aufzeichnen von Sprachkommentaren und Berichterstellungsfunktionen sorgt die E54 dafür, dass Sie einfacher, schneller und effizienter arbeiten können.

Tägliche Inspektion mit Routenerstellung optimieren

Tägliche Inspektion mit Routenerstellung optimieren

Die Kameras der Exx-Serie verfügen über FLIR Inspection Route. Dieser Kameramodus führt Benutzer entlang einer vorgegebenen Route zu verschiedenen Standorten und ordnet dann die Bilder und Daten entsprechend den inspizierten Anlagen. Anwender erstellen in FLIR Thermal Studio Pro* mit dem Plug-in Route Creator* eine Route und laden diese anschließend auf die Kamera herunter. So lassen sich Inspektionen optimieren und die Nachbearbeitung und Berichterstellung beschleunigen. (* optionale Zusatz-Software)

Technische Daten
Systemübersicht
Digitalzoom
1- bis 4-fach stufenlos
Farbpaletten
Eisen, Grau, Regenbogen, Arktis, Lava, Regenbogen HC
Videoausgang
DisplayPort über USB Typ C
Übersicht
Display
4-Zoll-LCD-Touchscreen mit 640 × 480 Pixeln und automatischer Drehfunktion
FLIR Inspection Route
Enabled in camera
Laserpointer
Ja
Programmierbare Tasten
1
Sprache
Bis zu 60 s lange Aufzeichnung für Einzelbilder oder Videos über integriertes Mikrofon (Lautsprecher integriert) oder Bluetooth®
Text
Vordefinierte Liste oder Touchscreen-Tastatur
Zeitraffer
N. Z.
Bildgebung und optische Daten
Bild-in-Bild
Zentrierter Infrarotbereich auf dem visuellen Bild
Bildskizze
Über Touchscreen, nur auf Infrarotbildern
Blendenzahl
1,3
Detektortyp und -raster
Ungekühltes Mikrobolometer, 17 µm
Digitalkamera
5 MP, mit integrierter Foto/Video-LED-Leuchte
Globales Positionsbestimmungssystem [GPS]
Automatisches Tagging von Bildern
Nicht radiometrisches IR- oder visuelles Video
H.264 auf Speicherkarte
Nicht-radiometrisches IR-Videostreaming
H.264 oder MPEG-4 über WLAN MJPEG über UVC oder WLAN
Radiometrische IR-Videoaufzeichnung
Radiometrische Echtzeitaufzeichnung (.csq)
Radiometrisches IR-Videostreaming
Ja, über UVC
Sucher
Nein
UltraMax
Nein
Konformität und Zertifizierungen
Sicherheit
EN/UL/CSA/PSE 60950-1
Leistung
Genauigkeit
±2 °C oder ±2 % des Anzeigewerts
Lieferinformationen
Verpackung
Infrarotkamera mit Objektiv, 2 Akkus, Akkuladegerät, Hartschalen-Tragetasche, Tragegurte, vorderer Objektivdeckel, Netzteil, SD-Speicherkarte (8 GB), Kameragurte (Hand, Handgelenk, Nacken), Karabinerhaken, Frontschutz, Kabel (USB 2.0 A zu USB Typ C, USB Typ C zu HDMI, USB Typ C zu USB Typ C), Gurthalterungen, Schrauben, Torx-Schraubendreher T10, gedruckte Dokumentation
Messung und Analyse
Flächenberechnung
Nein
Laser-Entfernungsmesser
Nein
Voreinstellungen für Messungen (Presets)
Keine Messungen, Center-Spot, Hot-Spot, Cold-Spot, 3 Punkte, Hot-Spot vs. Center-Spot
Messung und Analyse
Objekttemperaturbereich
-20 bis +120 °C; 0 bis +650 °C
Physikalische Daten
Gewicht und Abmessungen
1 kg, 278,4 mm x 116,1 mm x 113,1 mm
Radiometrie
Messpunkt
Je 3 im Live-Modus
Speichermedien
Bilddateiformat
Standard-JPEG mit Messdaten Nur-Infrarot-Modus
Bildspeichermodus
Infrarot, sichtbares Licht, MSX®, Bild-in-Bild, Galerie
Speichermedien
Herausnehmbare SD-Karte
Stromversorgung
Akkubetriebsdauer
> 2,5 Stunden bei 25 °C und typischer Nutzung
Akkutyp
Li-Ion-Akku
Umgebungsbedingungen und Zulassungen
Betriebstemperaturbereich
-15 bis +50 °C
Lagertemperaturbereich
-40 °C bis +70 °C
Umwelt
Stöße und Vibrationen und Sturz
25 g (IEC 60068-2-27), 2 g (IEC 60068-2-6), IP54 (IEC 60529)
Verbindungen und Kommunikationsschnittstellen
Kommunikationsschnittstellen
USB 2.0, Bluetooth®, WLAN, DisplayPort
METERLiNK
Ja
Visuelle Kamera
Bildfrequenz
30 Hz
IR-Auflösung
320 x 240 Pixel
Mindestfokusabstand
0,15 m
Spektralbereich
7,5 – 14 µm
Thermische Empfindlichkeit / NETD
< 40 mK bei 30 °C
Wärmebildkamera
Objektiverkennung
N. Z.
Wärmebildtechnik
Fokus
Manuell
Mediengalerie
