LWIR Mikro-Wärmebildkamera-Modul

Lepton®

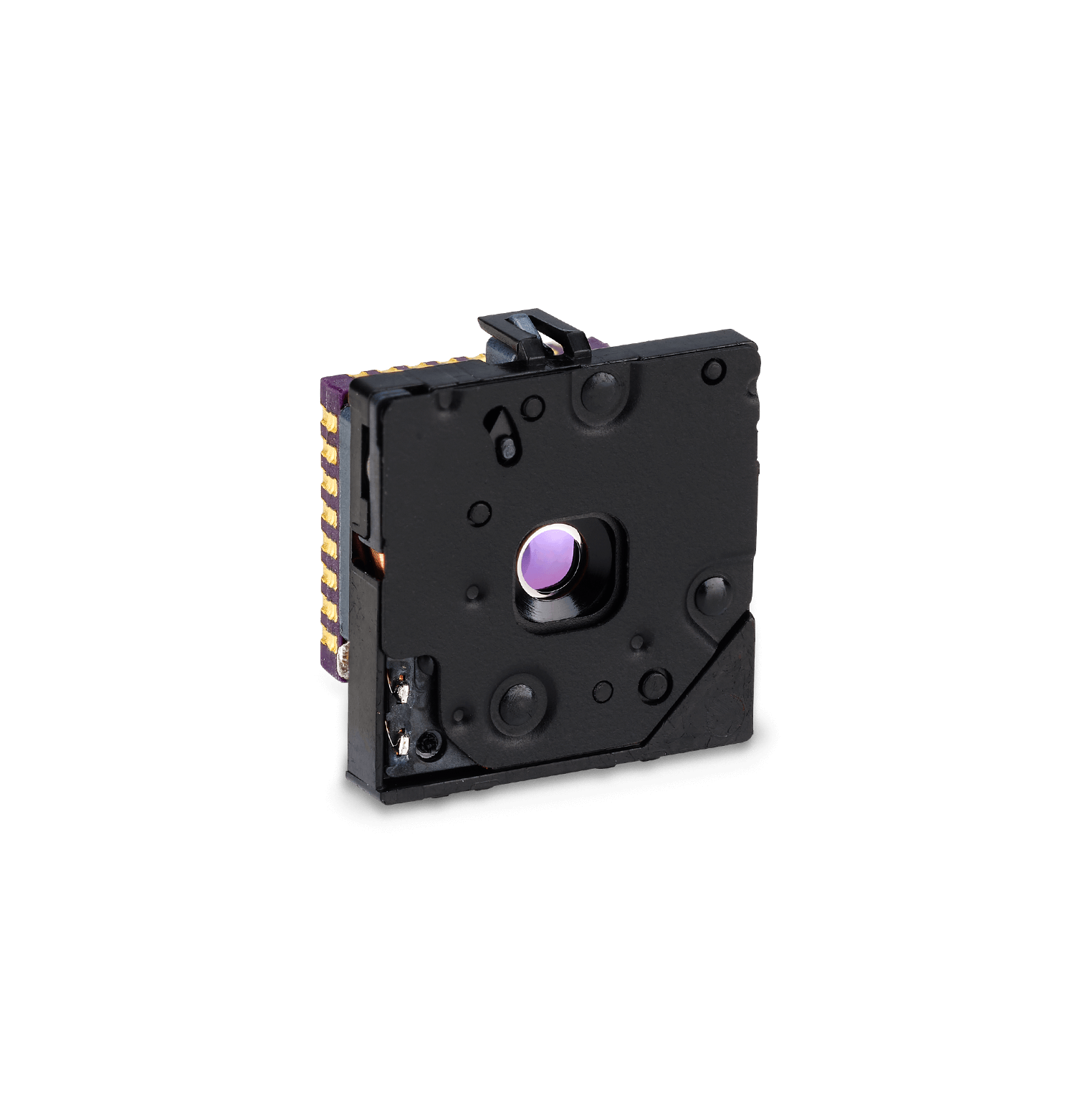

Modell: Lepton 2.5, 80 x 60, 50°, radiometrisch mit Verschluss Zur Supportseite
product image

Das in den USA hergestellte und ITAR-freie Lepton ist das Langwellen-Infrarot-Kameramodul mit dem höchsten Produktionsvolumen der Welt. Kompakt und kostengünstig ermöglichte das Lepton thermische Innovationen, die von Millionen von Kunden angenommen werden. Das Lepton bietet bei bestimmten Modellen mehrere Auflösungen, vier Sichtfeldoptionen (FOV) und eine absolute Temperaturausgabe.

Teledyne FLIR verbessert laufend die Integrations-Toolbox für die Online-Integration der Lepton zur Senkung der Entwicklungskosten und zur Verkürzung der Markteinführungszeit. Anwendungshinweise, Integrationsvideos, Kurzanleitungen und ergänzender Quellcode für Tests unter Windows, Linux, Raspberry Pi und BeagleBone sorgen für eine effiziente Integration. Für erweiterte großvolumige Programme kann das Technical Services-Team die Lizenzierung der MyFLIR®-Anwendungssoftware und die bildoptimierenden MSX® und Vivid-IR™ unterstützen.

Die niedrige Energieaufnahme, die unübertroffene Bildqualität und die Integrationsunterstützung der Lepton ermöglichen innovative Produktentwicklungen in den Bereichen mobile, kleine Elektronik und unbeaufsichtigte Sensoren für intelligente Gebäude, Branderkennung, Belegungsverfolgung, Zustandsüberwachung von Anlagen u.v.m.

Entwickeln Sie Produkte, die Ihre Vorstellungskraft übertreffen.

  • VERBESSERTE THERMISCHE LEISTUNG

    Höhere Auflösung und Empfindlichkeit als herkömmliche Thermopile-Arrays

  • ERSCHWINGLICHE MIKRO-WÄRMEBILDKAMERA MIT UNSCHLAGBAREN ANFORDERUNGEN HINSICHTLICH GRÖSSE, GEWICHT UND ENERGIEAUFNAHME

    Größen-, Leistungs- und Objektivoptionen machen mobile Geräte, unbeaufsichtigte Sensoren und kleine Elektronik möglich.

  • FÜR PROFI-INTEGRATOREN MIT EINEM GROSSEN VOLUMEN GEBAUT

    Entwickeln Sie mit dem branchenführenden Hersteller von Wärmebildkameras, um Risiken, Kosten und Markteinführungszeit zu reduzieren.

Technische Daten
Wärmebildsensor
Ungekühlt, Mikrobolometer
Pixelgröße
17 µm
Bildratenoptionen
8,6 Hz (kommerzielle Anwendung exportierbar)
Spektralbereich Wärmebild
Langwelliges Infrarot, 8 µm bis 14 µm
Temperaturbereich Zielbereich
Modus mit hoher Verstärkung (High Gain): -10 °C bis 140 °C
Betriebsart mit niedrigem Verstärkungsfaktor: -10 °C bis +450 °C
Temperaturgenauigkeit
Hohe Verstärkung: Der größere Wert von ±5 °C (41 °F) bzw. 5 % (typisch) Geringe Verstärkung: Der größere Wert von ±10 °C (50 °F) oder 10 % (typisch)
Leistung
Spektralbereich Wärmebild
Langwelliges Infrarot, 8 µm bis 14 µm
Temperaturbereich Zielbereich
Modus mit hoher Verstärkung (High Gain): -10 °C bis 140 °C
Betriebsart mit niedrigem Verstärkungsfaktor: -10 °C bis +450 °C
Radiometrie
Radiometrische Genauigkeit
Hohe Verstärkung: Größerer Wert von ± 5 °C oder 5 % (typisch) Geringe Verstärkung: Größerer Wert von ± 10°C oder 10% (typisch)
Temperaturgenauigkeit
Hohe Verstärkung: Der größere Wert von ±5 °C (41 °F) bzw. 5 % (typisch) Geringe Verstärkung: Der größere Wert von ±10 °C (50 °F) oder 10 % (typisch)
Bildgebung und optische Daten
Arrayformat
80 × 60, Progressive Scan
Bildoptimierung
Werkseitig konfiguriert und vollautomatisch
Bildratenoptionen
8,6 Hz (kommerzielle Anwendung exportierbar)
Dynamikbereich Zielbereich
-10 bis 140 °C (hohe Verstärkung), bis zu 450°C (niedrige Verstärkung) typisch
Effektive Bildrate
8,6 Hz (kommerzielle Anwendung exportierbar)
Non-Uniformity Correction (NUC)
Integrierter Verschluss
Pixelgröße
17 µm
Sensortechnologie
Ungekühlter VOx-Mikrobolometer
Sichtfeld – Diagonal
63,5°
Sichtfeld – Horizontal
50° (nominal)
Spektralbereich
Langwelliges Infrarot, 8 µm bis 14 µm
Thermische Empfindlichkeit
<50 mK (0,050 °C)
Videodatenschnittstelle
Video über SPI
Wärmebildsensor
Ungekühlt, Mikrobolometer
Verbindungen und Kommunikationsschnittstellen
Ausgangsformat
Frei wählbar 14-Bit, 8-Bit (AGC angewandt) oder 24-Bit RGB (AGC und Farbgebung angewandt)
Elektrisch
Eingang Uhr
25 MHz nominal, CMOS IO Spannungspegel
Eingangsspannung
2,8 V, 1,2 V, 2,5 V bis 3,1 V IO
Eingangsspannung
2,8 V, 1,2 V und 2,5 V bis 3,1 V IO
Steueranschluss
CCI (I2C-ähnlich), CMOS IO Spannungspegel
Verlustleistung
150 mW (Betrieb), 650 mW (während des Verschlusses), 4 mW (Standby)
Mechanisch
Abmessungen Verpackung – Sockelversion (B × L × H)
11,8 x 12,7 x 7,2 mm
Gewicht
0,9 g (ohne Steckdose)
Mechanische Schnittstelle
32-polige Buchsenschnittstelle zur Standard-Molex®-Buchse
Umgebungsbedingungen und Zulassungen
Optionaler Temperaturmessbereich
-10 °C bis +80 °C (-40 °F bis 176 °F)
Sonnenschutz
Integriert
Stoßfestigkeit
1.500 g bei 0,4 ms
Temperaturkompensation
Automatisch. Ausgangsbild unabhängig von der Kameratemperatur.
Export Designations
ECCN-Code
6A993.A
Zugehörige Inhalte
Zubehör
Zugehörige Produkte

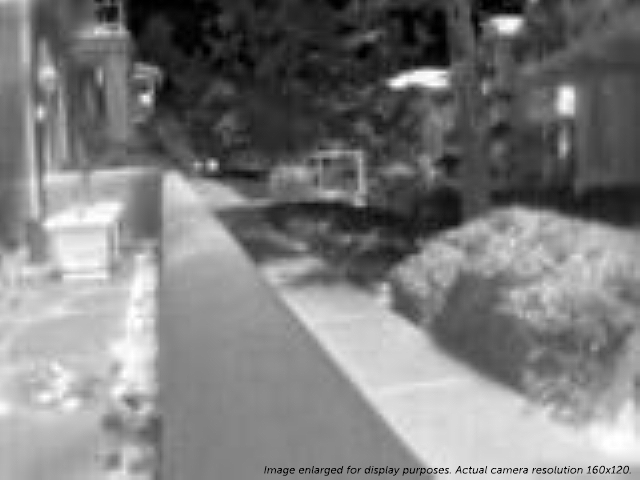

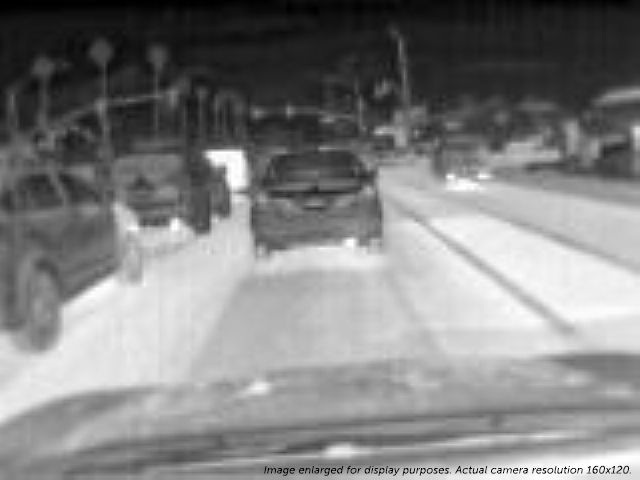

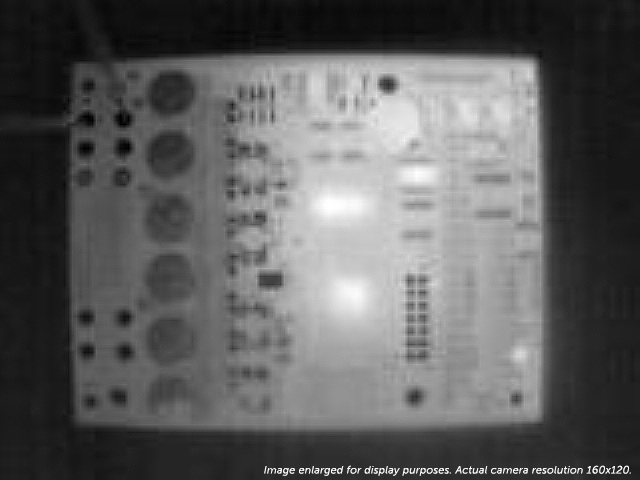

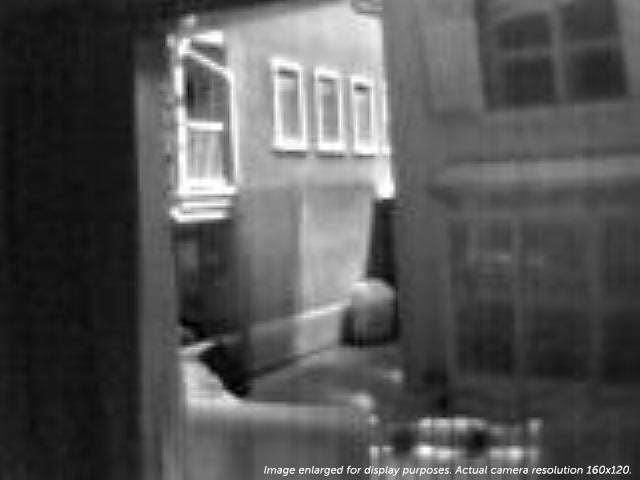

Mediengalerie
