Industrielle, akustische Bildgebungskamera zur Erkennung von Druckluftlecks

FLIR Si124-LD

Modell: Si124-LD Kabellos
Zur Supportseite

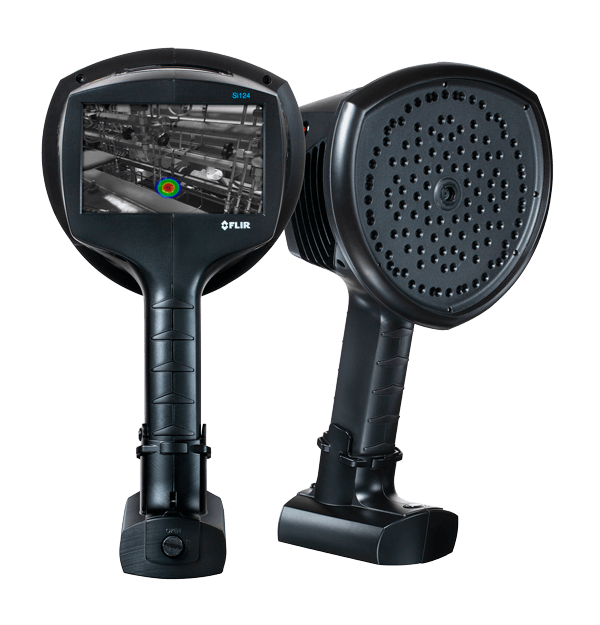

product image

Die FLIR Si124-LD akustische Bildgebungskamera kann Ihnen helfen, Druckluftlecks in Druckluftsystemen bis zu 10-mal schneller zu finden als herkömmliche Methoden. Diese leichte, einhändig bedienbare Lösung ist mit 124 Mikrofonen ausgestattet und erzeugt ein präzises akustisches Bild, das Ultraschallinformationen auch in lauten, industriellen Umgebungen visuell darstellt. Das akustische Bild wird in Echtzeit über ein Digitalkamerabild gelegt. Dadurch können Sie den Ursprung des Tons präzise lokalisieren. Die Si124-LD verfügt über ein Plugin, mit dem Sie akustische Bilder zur Offline-Bearbeitung, Analyse und erweiterten Berichterstellung in die FLIR Thermal Studio Suite importieren können. Die Feldanalyse und Berichterstellung können auch über den Cloud-Service FLIR Acoustic Camera Viewer durchgeführt werden. Durch eine regelmäßige Wartungsroutine kann der FLIR Si124-LD Einrichtungen helfen, Geld bei den Versorgungsrechnungen zu sparen und die Kosten für die Installation neuer Kompressoren hinauszuzögern.
Erhältlich in zusätzlichen Modellen mit kabelloser Akkuoption: Si124-PD für elektrische Versorgungsanwendungen oder Si124 für elektrische Versorgungs- und Leckerkennungsanwendungen. Sehen Sie sich die Modelle im entsprechenden Produktabschnitt unten an.

  • Probleme schneller erkennen

    Mit akustischer Bildgebung lassen sich Druckluftlecks bis zu zehn Mal schneller als mit herkömmlichen Methoden erkennen

  • Kosten reduzieren, Zuverlässigkeit erhöhen

    Minimieren hoher Anlagenkosten, Störungen und Ausfälle durch Sicherstellen des geeigneten Luftdrucks für pneumatische Geräte

  • Einfache Inspektionen

    Schweregrad von Lecks in Echtzeit bewerten mit diesem leichten, intelligenten Gerät, das mit einer Hand bedienbar ist.

Jetzt kompatibel mit FLIR Thermal Studio

Jetzt kompatibel mit FLIR Thermal Studio

Mit dem FLIR-Plugin der Si-Serie für FLIR Thermal Studio können Sie akustische Bilder von den FLIR Kameras der Si-Serie in FLIR Thermal Studio importieren. Einfache Bearbeitung und Analyse von Bildern und die Erstellung erweiterter Berichte. Mit dem Plugin erhalten Sie Support bei der Schätzung des Leckvolumens und Kosteneinsparungen bei Luftlecks. Kombinieren Sie akustische Bilder mit der Wärmebildgebung im selben Bericht.

Technische Daten
Akustikmessung
124 rauscharme MEMS-Mikrofone, Echtzeit-Tonvisualisierung
Beurteilung des Schweregrads
N/A
Abstand
Von 0,3 m (1,0 ft) bis 130 m (430 ft)
Leckrate
In einer typischen Industrieumgebung:•>0,032 l/min bei 3 bar ab 3 m (9,8 ft)•>0,05 l/min bei 3 bar ab 10 m (32,8 ft) Absolute Mindesterkennung in einer ruhigen Umgebung: 0,016 l/min bei 1,2 bar ab 0,3 m (1,0 ft)
Drahtlose Datenübertragung
WLAN 2,4 GHz und 5 GHz IEEE 802.11.b/g/n/ac Wireless-LAN
Bildgebung und optische Daten
Bildrate
Video: 25 Bilder/s
Akustisches Bild: 30 Bilder/s
Dynamikbereich
Untere Grenze: <-15 dB
Obere Grenze: >120 dB
Sichtfeld (FOV)
62° × 49°
Software-Update Kamera
Automatisch über WLAN
USB über Computer
Videobildauflösung
800 × 480
Videobildrate
25 fps
Zoom
2-facher Digitalzoom
Messung und Analyse
Abstand
Von 0,3 m (1,0 ft) bis 130 m (430 ft)
Akustikmessung
124 rauscharme MEMS-Mikrofone, Echtzeit-Tonvisualisierung
Bandbreite
2 kHz bis 65 kHz, einstellbarer Bereich
Beurteilung des Schweregrads
N/A
Leckrate
In einer typischen Industrieumgebung:•>0,032 l/min bei 3 bar ab 3 m (9,8 ft)•>0,05 l/min bei 3 bar ab 10 m (32,8 ft) Absolute Mindesterkennung in einer ruhigen Umgebung: 0,016 l/min bei 1,2 bar ab 0,3 m (1,0 ft)
Benutzeroberfläche
Betriebsanzeige
LED (rot)
Display
Größe: 5 Zoll 800 × 480
Farbe: 24 Bit RGB
Helligkeit: 1.000 cd\/m² (einstellbar)
Eingabegerät
Resistiver Touchscreen
Stromversorgung
Akku
Lithium-Ionen-Akkupack (RRC 2040):
10,8 V, 3,35 Ah, 36,2 Wh
Nutzung: mehr als 2 h (je nach Umgebungsbedingungen)
Ladezeit: 2 h
Max. Leistung: 12,6 V, 4 A
Akkuladegerät
Eingang: 100-240 V bis 50/60 Hz 1,5 A Max-Ausgang: 13,8 V, 4,0 A
Externer Akku
LiFePO 12 V 7 Ah, 84 Wh Nutzung: 7 h (je nach Umgebungsbedingungen) Ladezeit: 4 h bis 6 h Max. Ausgabe: 13,8 V, 4,0 A
Gewicht Akku
985 g
Interner Akku
Lithium-Ionen (Li-Ion), 6 Wh
Nominale Eingangsspannung
12 V maximale Eingangsspannung: 15 V, 2 A
Umgebungsfaktoren und Zertifizierungen
Betriebstemperaturbereich
–10-50°C (14-122°F)
Lagertemperaturbereich
–20-70°C (–4-158°F)
Luftfeuchtigkeit Betrieb und Lagerung
Empfohlen: 0 % bis 90 %
Allgemeine Angaben
Abmessungen
Kamera: 315 × 169 × 160 mm (12,4 × 6,6 × 6,3 Zoll)
Akku: 85 mm × 59 mm × 22 mm (3,34 Zoll × 2,31 Zoll × 0,86 Zoll)
Akkukabellänge
0,75 m (2,46 ft), vollständig ausgezogen 1,5m (4,92 ft)
Akkumaße
90 mm × 145 mm × 65 mm
Gesamtgewicht [einschl. aller Zubehörteile]
2,9 kg
Gewicht
Kamera: 1,08 kg
Akku: 0,17 kg
Verpackungsgewicht
4,5 kg
Verpackungstyp
Kartonverpackung
