Industrielle, akustische Bildgebungskamera zur Erkennung von Teilentladungen

FLIR Si124-PD

Modell: Kabellos SiSi124-PD
Zur Supportseite

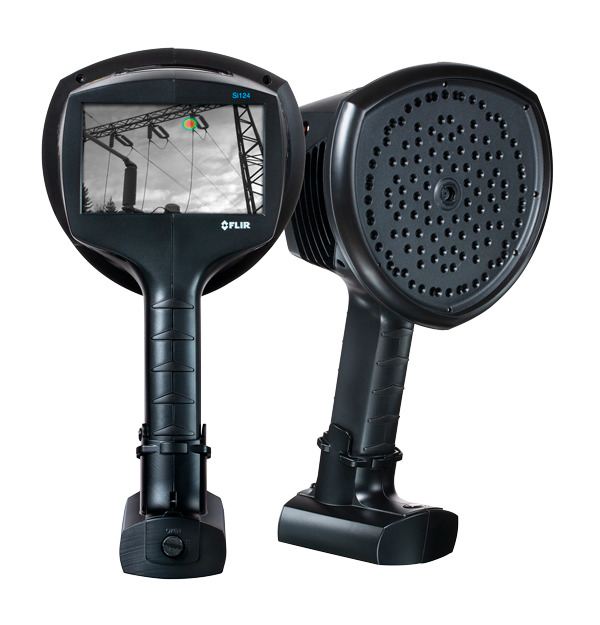

product image

Die FLIR Si124-PD akustische Bildgebungskamera kann Ihnen dabei helfen, eine Teilentladung von Hochspannungssystemen bis zu 10-mal schneller zu erkennen als herkömmliche Methoden. Diese leichte, einhändig bedienbare Lösung ist mit 124 Mikrofonen ausgestattet und erzeugt ein präzises akustisches Bild, das Ultraschallinformationen auch in lauten, industriellen Umgebungen visuell darstellt. Das akustische Bild wird in Echtzeit über ein Digitalkamerabild gelegt. Dadurch können Sie den Ursprung des Tons präzise lokalisieren. Die Si124-PD verfügt über ein Plugin, mit dem Benutzer akustische Bilder zur Offline-Bearbeitung, Analyse und erweiterten Berichterstellung in die FLIR Thermal Studio Suite importieren können. Die Feldanalyse und Berichterstellung können auch über den Cloud-Service FLIR Acoustic Camera Viewer durchgeführt werden. Durch regelmäßige Instandhaltungsinspektionen kann die FLIR Si124-PD Einrichtungen dabei unterstützen, Energiekosten zu sparen.
Erhältlich in zusätzlichen Modellen mit kabelloser Akkuoption: Si124-LD für Leckerkennungsanwendungen oder Si124 für elektrische Versorgungs- und Leckerkennungsanwendungen. Sehen Sie sich die Modelle im entsprechenden Produktabschnitt unten an.

  • Probleme schneller erkennen

    Mit akustischer Bildgebung lassen sich Teil- und Koronaentladungen bis zu zehn Mal schneller als mit herkömmlichen Methoden erkennen.

  • Kosten reduzieren, Zuverlässigkeit erhöhen

    Minimieren Sie Geräteausfälle und Ausfallzeiten durch die genau Lokalisierung von Teil- oder Koronaentladungen.

  • Einfache Inspektionen

    Bewerten Sie die Art der Teilentladung in Echtzeit mit diesem leichten, intelligenten Gerät, das mit einer Hand bedienbar ist.

Jetzt kompatibel mit FLIR Thermal Studio

Jetzt kompatibel mit FLIR Thermal Studio

Mit dem FLIR-Plugin der Si-Serie für FLIR Thermal Studio können Sie akustische Bilder von den FLIR Kameras der Si-Serie in FLIR Thermal Studio importieren. Einfache Bearbeitung und Analyse von Bildern und die Erstellung erweiterter Berichte. Mit dem Plugin erhalten Sie Support für die automatische Fehlerklassifizierung, die Indikation des Schweregrads und empfohlene Maßnahmen für die Überprüfung von Stromversorgungsanlagen. Kombinieren Sie akustische Bilder mit der Wärmebildgebung im selben Bericht.

Technische Daten
Akustikmessung
124 rauscharme MEMS-Mikrofone, Echtzeit-Tonvisualisierung
Entladungstypeinstufung
• Negative Korona • Positive und negative Korona • Schwimmende Entladung • Oberfläche oder interne Entladung PRPD-Muster im FLIR akustischen Kamera-Viewer Cloud-Dienst bereitgestellt.
Beurteilung des Schweregrads
Automatische KI-basierte Bewertung des Schweregrads, einschließlich empfohlener Maßnahmen
Abstand
Von 0,3 m (1,0 ft) bis 130 m (430 ft)
Drahtlose Datenübertragung
WLAN 2,4 GHz und 5 GHz IEEE 802.11.b/g/n/ac Wireless-LAN
Bildgebung und optische Daten
Bildrate
Video: 25 Bilder/s
Akustisches Bild: 25 Bilder/s
Dynamikbereich
Untere Grenze: <-15 dB
Obere Grenze: >120 dB
Sichtfeld (FOV)
62° × 49°
Software-Update Kamera
Automatisch über WLAN
USB über Computer
Videobildauflösung
800 × 480
Videobildrate
25 fps
Zoom
2-facher Digitalzoom
Messung und Analyse
Abstand
Von 0,3 m (1,0 ft) bis 130 m (430 ft)
Akustikmessung
124 rauscharme MEMS-Mikrofone, Echtzeit-Tonvisualisierung
Bandbreite
2 kHz bis 65 kHz, einstellbarer Bereich
Beurteilung des Schweregrads
Automatische KI-basierte Bewertung des Schweregrads, einschließlich empfohlener Maßnahmen
Discharge Detection
Automatische Erkennung 50/60 Hz
Entladungstypeinstufung
• Negative Korona • Positive und negative Korona • Schwimmende Entladung • Oberfläche oder interne Entladung PRPD-Muster im FLIR akustischen Kamera-Viewer Cloud-Dienst bereitgestellt.
Benutzeroberfläche
Betriebsanzeige
LED (rot)
Display
Größe: 5 Zoll 800 × 480
Farbe: 24 Bit RGB
Helligkeit: 1000 cd/m² (einstellbar)
Eingabegerät
Resistiver Touchscreen
Stromversorgung
Akku
Lithium-Ionen-Akkupack (RRC 2040):
10,8 V, 3,35 Ah, 36,2 Wh
Nutzung: mehr als 2 h (je nach Umgebungsbedingungen)
Ladezeit: 2 h
Max. Leistung: 12,6 V, 4 A
Akkuladegerät
Eingang: 100-240 V bis 50/60 Hz 1,5 A Max-Ausgang: 13,8 V, 4,0 A
Externer Akku
LiFePO 12 V 7 Ah, 84 Wh Nutzung: 7 h (je nach Umgebungsbedingungen) Ladezeit: 4 h bis 6 h Max. Ausgabe: 13,8 V, 4,0 A
Gewicht Akku
985 g
Interner Akku
Lithium-Ionen (Li-Ion), 6 Wh
Nominale Eingangsspannung
12 V maximale Eingangsspannung: 15 V, 2 A
Umgebungsfaktoren und Zertifizierungen
Betriebstemperaturbereich
–10-50°C (14-122°F)
Garantie
http://www.flir.com/warranty/
Lagertemperaturbereich
–20-70°C (–4-158°F)
Luftfeuchtigkeit Betrieb und Lagerung
Empfohlen: 0 % bis 90 %
Allgemeine Angaben
Abmessungen
Kamera: 315 × 169 × 160 mm (12,4 × 6,6 × 6,3 Zoll)
Akku: 85 mm × 59 mm × 22 mm (3,34 Zoll × 2,31 Zoll × 0,86 Zoll)
Akkukabellänge
0,75 m (2,46 ft), vollständig ausgezogen 1,5m (4,92 ft)
Akkumaße
90 mm × 145 mm × 65 mm
Gesamtgewicht [einschl. aller Zubehörteile]
2,9 kg
Gewicht
Kamera: 1,08 kg
Akku: 0,17 kg
Verpackungsgewicht
4,5 kg
Verpackungstyp
Kartonverpackung
