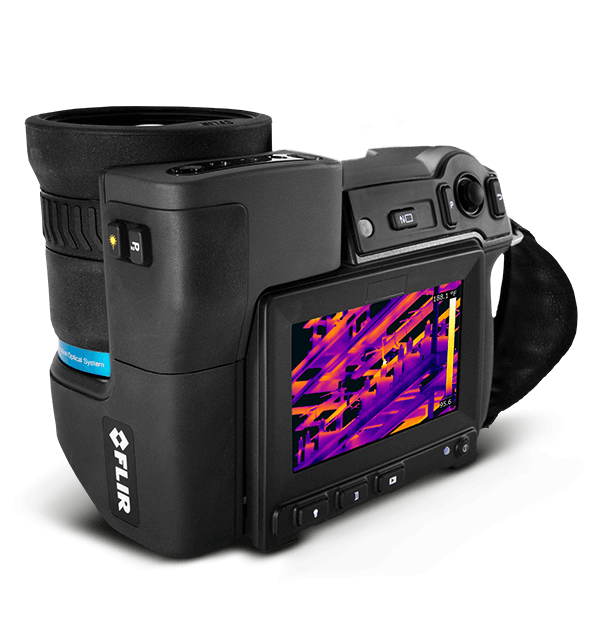

FLIR T1010

Bildgebung und optische Daten

Aufzeichnung nicht radiometrisches IR-Video

H.264 auf Speicherkarte

Aufzeichnung visueller Videos

H.264 auf Speicherkarte

Automatische Ausrichtung

Automatisches Quer- oder Hochformat

Automatische Bildeinstellung

Standard- oder Histogramm-basiert im Bildinhalt

Bildfrequenz

30 Hz

Bildmodi

Wärmebild, MSX-Wärmebild, Digitalkamera

Bildrate [Vollbild]

30 Hz

Blendenzahl

1,2

Brennweite

83,4 mm

Detektorraster

17 µm

Detektortyp

Focal Plane Array (FPA), ungekühlter Mikrobolometer

Digitale Bildoptimierung

Adaptive digitale Rauschminderung

Digitalkamera

Sichtfeld passt sich an das Infrarotobjektiv an

Digitalzoom

1- bis 8-fach stufenlos

Display-Typ

Kapazitiver Touchscreen

Farbpaletten

Eisen, Regenbogen, Regenbogen HC, Weiß heiß, Schwarz heiß, Arktis, Lava

Fokus

Einpunkt oder manuell

Galerie

Miniaturbild/Vollbild auf Kamera betrachten Messungen/Paletten/Bildmodi an der Kamera bearbeiten

Infrarotbild

Vollfarb-Infrarotbild

Integrierte Digitalkamera

5 Mpixel mit LED-Leuchte

IR-Auflösung

1024 × 768 Pixel; UltraMax: 3,1 MP

Kameramaße ohne Objektiv (L × B × H)

167,2 mm × 204,5 mm × 180,4 mm

Laser

Aktivierung mit spezieller Taste

Laserausrichtung

Position wird automatisch auf dem Infrarotbild angezeigt

Manuelle Bildeinstellung

Linear-basiert; Stufe/Bereich/max./min. lassen sich anpassen

Minimaler IR-Abstand visuelle Ausrichtung

1,3 m

Minimaler IR-Fokusabstand

1,3 m

MSX-Auflösung

1024 × 768 Pixel

Multi-Spectral Dynamic-Imaging (MSX)

Wärmebild mit erweiterter Detailanzeige

Nicht-radiometrisches IR-Videostreaming

H.264-Video über USB

Objektiverkennung

Automatisch

Räumliche Auflösung (IFOV)

0,20 mrad

Sichtfeld (FOV)

12° x 9°

Software-Update Kamera

Mit USB-Kabel oder SD-Karte

Spektralbereich

7,5–14 µm

Streaming visueller Videos

H.264-Video über USB

Sucher

Nein

Thermische Auflösung (NETD)

< 25 mK

Thermische Empfindlichkeit / NETD

< 25 mK bei 30 °C

UltraMax

Ja

Videolicht

Integrierte LED-Leuchte

Visuelles Bild

Visuelles Vollfarbbild

Messung und Analyse

Äquivalenttemperaturkorrektur

Automatisch, basiert auf der Eingabe der reflektierten Temperatur

Benutzerdefinierte Einstellungen

Der Benutzer kann Messungen aus jeder beliebigen Anzahl an Spots/Feldern/Kreisen/Profilen/Dreiecken auswählen und kombinieren

Bereich

1 Feld mit max./min./drchschn

Differenztemperatur

Temperaturunterschied zwischen Messfunktionen und der Referenztemperatur

Emissionsgrad-Korrektur

Variabel von 0,01 bis 1,0 oder durch Auswahl aus der Materialliste

Genauigkeit Objekttemperaturbereich

±2 °C oder ±2 % des Messwerts bei 25 °C für Temperaturen von -40 °C bis 1.200 °C

Konfigurationsanweisungen

Optionen speichern, programmierbare Taste, Optionen zurücksetzen, Kamera einrichten, Sprache, Zeit und Einheiten, Kamerainformationen

Korrektur des Transmissionsgrads der Optik

Automatisch, basiert auf Signalen von internen Sensoren

Korrektur externer Optik/Fenster

Automatisch, basiert auf der Eingabe des Transmissionsgrads der Fenster und der Temperatur

Messpunkt

1

Messwertkorrekturen

Emissionsgrad, reflektierte Temperatur, relative Luftfeuchte, Lufttemperatur, Objektabstand, externe Infrarot-Fensterkompensation

Objekttemperaturbereich

-40 °C bis 650 °C

Profil

Nein

Referenztemperatur

Ja

Sprachen

Arabisch, Tschechisch, Dänisch, Niederländisch, Englisch, Finnisch, Französisch, Deutsch, Griechisch, Ungarisch, Italienisch, Japanisch, Koreanisch, Norwegisch, Polnisch, Portugiesisch, Russisch, Chinesisch (vereinfacht), Schwedisch, Chinesisch (traditionell), Türkisch

Voreinstellungen für Messungen (Presets)

Keine Messungen, Center-Spot, Hot-Spot, Cold-Spot, Benutzervoreinstellung 1, Benutzervoreinstellung 2

Benutzeroberfläche

Display

Integrierter Touchscreen, 4,3 Zoll breite Screen-LED, 800 x 480 Pixel

Touchscreen

Ja

Stromversorgung

Akkubetriebsdauer

> 2,5 Stunden bei 25 °C und typischer Nutzung

Akkutyp

Li-Ion-Akku

Betrieb mit externer Stromversorgung

Netzteil 90–260 V AC, 50/60 Hz oder 12 V von einem KFZ (Kabel mit Standardstecker, optional)

Energiemanagement

Automatische Ausschaltfunktion, vom Benutzer zwischen 5 Minuten, 20 Minuten und keiner automatischen Ausschaltung konfigurierbar

Ladedauer

2,5 h bis 90 % Kapazität, Ladestatus wird von LEDs angezeigt

Ladesystem

In die Kamera integriert (Netzteil oder 12-V-Anschluss von einem KFZ) oder Ladegerät mit 2 Ladeeinschüben

Ladetemperatur

0 °C bis 45 °C, außer für den koreanischen Markt: 10 °C bis 45 °C

Umgebungsfaktoren und Zertifizierungen

Betriebstemperaturbereich

-15 °C bis 50 °C

EMV

ETSI EN 301 489-1 (Funk) ETSI EN 301 489-17 EN 61000-6-2 (Störfestigkeit) EN 61000-6-3 (Abstrahlung) FCC 47 CFR Teil 15 Klasse B (Abstrahlung) ICES-003

Ergonomie

Mit dem um 120 Grad drehbaren optischen Block können Sie Ihren Zielbereich mit der Kamera aus den unterschiedlichsten Winkeln bequem anvisieren.

Funkwellenspektrum

ETSI EN 300 328 FCC Teil 15.247 RSS-247 Ausgabe 2

Gehäuse

IP 54 (IEC 60529)

Lagertemperaturbereich

-40 °C bis +70 °C

Laserklassifizierung

Klasse 2

Lasertyp

Halbleiter-AlGaInP-Diodenlaser, 1 mW, 635 nm (rot)

Luftfeuchtigkeit (Betrieb und Lagerung)

IEC 60068-2-30/24 Stunden, 95 % relative Luftfeuchte, 25–40 °C/2 Zyklen

Sicherheit

EN/UL/CSA/PSE 60950-1

Stativbefestigung

UNC ¼"-20

Stoßfestigkeit

25 g (IEC 60068-2-29)

Vibrationen

2 g (IEC 60068-2-6)

Allgemeine Angaben

Gehäusematerial

Magnesium

Gewicht

1,9 kg

Verpackungsinhalt

Infrarotkamera mit Objektiv, Akkus (2 Stk.), Akkuladegerät, HDMI-auf-HDMI-Kabel, Hartschalen-Schutzkoffer, Objektivdeckel, Tragegurt, Netzteil (inkl. Mehrfachstecker), USB-Kabel (Standard-A auf Micro-B), Kalibrierungszertifikat, FLIR Tools+ Lizenzkarte, Benutzerdokumentation auf CD-ROM und in gedruckter Form, SD-Speicherkarte
