HD-Wärmebildkamera mit Sucher

FLIR T1020

Modell: FLIR T1020 12°
Zur Supportseite

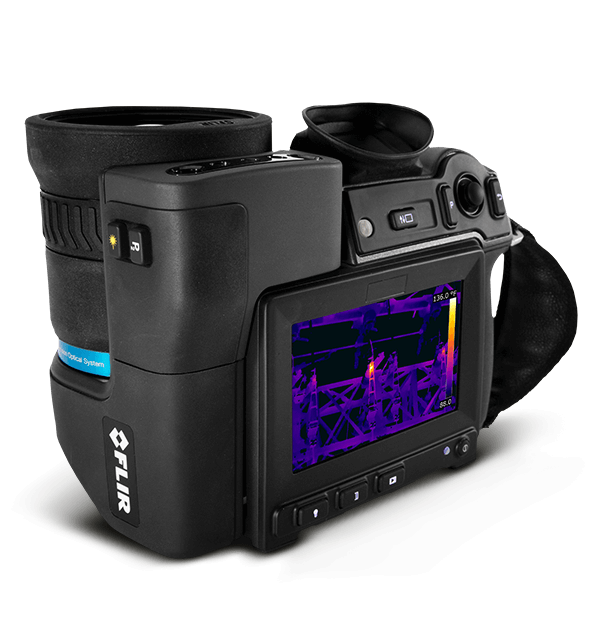

product image

Freuen Sie sich auf herausragende Wärmebildtechnik mit unübertroffener Leistung, die auf unserer über 50-jährigen Erfahrung basiert. Ihre beeindruckende Reichweite, einer Auflösung von bis zu 3,1 MP (UltraMax®) und einer agilen, neuen Bedienoberfläche ist das FLIR Flaggschiff T1020 auf die Optimierung Ihres Arbeitsalltags ausgelegt. Dabei bietet Ihnen die T1020 die detailreichsten Bilder, die präzisesten Temperaturmesswerte und eine unübertroffene Flexibilität, die auf unserer mehr als 50-jährigen Erfahrung mit Infrarotbildtechnik basieren.

Von Experten für Experten entwickelt

  • PROFI-FUNKTIONEN

    Die T1020 bietet jetzt eine agile neue Benutzeroberfläche, die wie ein Smartphone reagiert, sowie Bildoptimierungsfunktionen für Live-Bilder wie 1-Touch Level/Span.

  • HERAUSRAGENDE MESSLEISTUNG

    Das HDIR-Präzisionssystem FLIR OSX™ bietet kontinuierlichen Autofokus und scharfe Auflösung für präzise Messungen auch aus der Ferne.

  • KOMPAKT UND BENUTZERFREUNDLICH

    Die T1020 verfügt über einen um 120° drehbaren optischen Block und einen hellen, hochauflösenden LCD-Sucher, mit dem Sie Ihr Ziel aus jedem Sichtwinkel bequem anvisieren können.

Herausragende Bildschärfe

Herausragende Bildschärfe

Die T120 nutzt die geballte Leistung von FLIR Vision Processing™, um detailreiche, scharfe und besonders rauscharme Bilder zu erzeugen. FLIR Vision Processing kombiniert die HD-Auflösung, MSX® und die UltraMax®-Bildoptimierung mit den von FLIR entwickelten adaptiven Filteralgorithmen, um brillante Wärmebilder mit einer Auflösung von bis zu 3,1 Millionen Pixel zu erzeugen. Außerdem ist die T1020 empfindlich genug, um Temperaturdifferenzen von <20 mK zu erkennen und gestochen scharfe, rauscharme Bilder zu erzeugen, auf denen Ihnen bei Ihren Inspektionen kein potenzielles Problem entgeht.

Technische Daten
Übersicht
Integrierte Digitalkamera
5 Mpixel mit LED-Leuchte
Farbalarm (Isotherm)
Über/unter/Intervall
Kompass
Kameraausrichtung wird jedem Bild automatisch hinzugefügt
Detektortyp
Focal Plane Array (FPA), ungekühlter Mikrobolometer
Differenztemperatur
Temperaturunterschied zwischen Messfunktionen und der Referenztemperatur
Brennweite
83,4 mm
Gehäusematerial
Magnesium
IR-Auflösung
1024 × 768 Pixel; UltraMax: 3,1 MP
Sprachen
Arabisch, Tschechisch, Dänisch, Niederländisch, Englisch, Finnisch, Französisch, Deutsch, Griechisch, Ungarisch, Italienisch, Japanisch, Koreanisch, Norwegisch, Polnisch, Portugiesisch, Russisch, Chinesisch (vereinfacht), Schwedisch, Chinesisch (traditionell), Türkisch
Laser
Aktivierung mit spezieller Taste
Laserausrichtung
Position wird automatisch auf dem Infrarotbild angezeigt
Laserklassifizierung
Klasse 2
Lasertyp
Halbleiter-AlGaInP-Diodenlaser, 1 mW, 635 nm (rot)
Profil
1 Leitungsprofil mit max./min. Temperatur
Konfigurationsanweisungen
Benutzerdefinierte Einstellungen festlegen, Optionen speichern, Programmierbare Taste, Optionen zurücksetzen, Kamera einrichten, WLAN, GPS und Kompass, Bluetooth, Sprache, Zeit und Einheiten, Kamerainformationen
Spektralbereich
7,5–14 µm
Stativbefestigung
UNC ¼"-20
Text
Tabelle hinzufügen, zwischen vorkonfigurierten Vorlagen auswählen
Zeitraffer
15 Sekunden bis 24 Stunden
Benutzerdefinierte Einstellungen
Der Benutzer kann Messungen aus jeder beliebigen Anzahl an Spots/Feldern/Kreisen/Profilen/Dreiecken auswählen und kombinieren
Sprache
60 Sek. (über Bluetooth), wird zusammen mit dem Bild gespeichert
Bildgebung und optische Daten
Automatische Ausrichtung
Automatisches Quer- oder Hochformat
Automatische Bildeinstellung
Standard- oder Histogramm-basiert im Bildinhalt
Kameramaße ohne Objektiv (L × B × H)
167,2 mm × 204,5 mm × 188,3 mm
Software-Update Kamera
PC-Software FLIR Tools verwenden
Farbpaletten
Eisen, Regenbogen, Regenbogen HC, Weiß heiß, Schwarz heiß, Arktis, Lava
Detektorraster
17 µm
Digitalkamera
Sichtfeld passt sich an das Infrarotobjektiv an
Digitale Bildoptimierung
Adaptive digitale Rauschminderung
Digitalzoom
1- bis 8-fach stufenlos
Display
Integrierter Touchscreen, 4,3 Zoll breite Screen-LED, 800 x 480 Pixel
Display-Typ
Kapazitiver Touchscreen
Blendenzahl
1,2
Sichtfeld (FOV)
12° x 9°
Fokus
Einpunkt oder manuell
Bildrate [Vollbild]
30 Hz
Galerie
Miniaturbild/Vollbild auf Kamera betrachten Messungen/Paletten/Bildmodi an der Kamera bearbeiten
Globales Positionsbestimmungssystem [GPS]
Positionsdaten werden vom integrierten GPS jedem Bild automatisch hinzugefügt
Bildbeschreibung
Kurzkommentar hinzufügen (wird im JPEG Exif-Tag gespeichert)
Bildfrequenz
30 Hz
Bildmodi
Wärmebild, MSX-Wärmebild, Bild-in-Bild, Digitalkamera
Infrarotbild
Vollfarb-Infrarotbild
Objektiverkennung
Automatisch
Manuelle Bildeinstellung
Linear-basiert; Stufe/Bereich/max./min. lassen sich anpassen
Minimaler IR-Fokusabstand
1,3 m
Minimaler IR-Abstand visuelle Ausrichtung
1,3 m
MSX-Auflösung
1024 × 768 Pixel
Multi-Spectral Dynamic-Imaging (MSX)
Wärmebild mit erweiterter Detailanzeige
Aufzeichnung nicht radiometrisches IR-Video
H.264 auf Speicherkarte
Nicht-radiometrisches IR-Videostreaming
H.264-Video über WLAN H.264-Video über USB
Bild-in-Bild
Größen- und positionsverstellbarer Infrarotbereich auf dem visuellen Bild
Radiometrische IR-Videoaufzeichnung
Radiometrische Echtzeitaufzeichnung (RTRR) auf Speicherkarte
Radiometrisches IR-Videostreaming
Radiometrisches Echtzeitstreaming (RTRS) über USB
Räumliche Auflösung (IFOV)
0,20 mrad
Sucher
Integrierte 800 × 480 Pixel
Aufzeichnung visueller Videos
H.264 auf Speicherkarte
Skizze
Auf einem Wärmebild/Digitalbild zeichnen oder vorkonfigurierte Konturen darüberlegen Separate PC-Software mit umfangreicher Berichterstellungsfunktion
UltraMax
Ja
Videolicht
Integrierte LED-Leuchte
Visuelles Bild
Visuelles Vollfarbbild
Streaming visueller Videos
H.264-Video über WLAN H.264-Video über USB
Lieferinformationen
Verpackungsinhalt
Infrarotkamera mit Objektiv, Akkus (2 Stk.), Akkuladegerät, HDMI-auf-HDMI-Kabel, Hartschalen-Schutzkoffer, große Augenmuschel, Objektivdeckel, Tragegurt, Netzteil (inkl. Mehrfachstecker), USB-Kabel (Standard-A auf Micro-B), Kalibrierungszertifikat, FLIR Tools+ Lizenzkarte, Benutzerdokumentation auf CD-ROM und in gedruckter Form, Bluetooth-Headset, SD-Speicherkarte
Messung und Analyse
Bereich
5 + 5 Bereiche (Felder und Kreise) mit max./min./Durchschnitt
Korrektur externer Optik/Fenster
Automatisch, basiert auf der Eingabe des Transmissionsgrads der Fenster und der Temperatur
Messwertkorrekturen
Emissionsgrad, reflektierte Temperatur, relative Luftfeuchte, Lufttemperatur, Objektabstand, externe Infrarot-Fensterkompensation
Messfunktionsalarm
Akustische/visuelle Alarme (über/unter) bei jeder ausgewählten Messfunktion
Voreinstellungen für Messungen (Presets)
Keine Messungen, Center-Spot, Hot-Spot, Cold-Spot, Benutzervoreinstellung 1, Benutzervoreinstellung 2
Thermische Auflösung (NETD)
<20 mK
Objekttemperaturbereich
-40 °C bis 2.000 °C
Korrektur des Transmissionsgrads der Optik
Automatisch, basiert auf Signalen von internen Sensoren
Referenztemperatur
Manuelle Einstellung mittels Differenztemperatur
Äquivalenttemperaturkorrektur
Automatisch, basiert auf der Eingabe der reflektierten Temperatur
Messpunkt
10
Thermische Empfindlichkeit / NETD
< 20 mK bei +30 °C
Genauigkeit Objekttemperaturbereich
±1 °C oder ±1 % bei 25 °C für Temperaturen zwischen 5 °C und 150 °C ±2 °C oder ±2 % des Messwerts bei 25 °C für Temperaturen von bis zu 1.200 °C
Speichermedien
Dateiformate
Standard-JPEG einschließlich Messdaten CSQ einschließlich Messdaten
Dateiformate – Video
Standard-JPEG, automatisch verknüpft mit dem entsprechenden Wärmebild
Bildspeicher
Standard-JPEG, einschließlich Digitalbild- und Messdaten, auf Speicherkarte
Bildspeichermodus
Gleichzeitiges Speichern von Wärmebild- und Digitalbildern in derselben JPEG-Datei Option zum Speichern eines Digitalfotos als separate JPEG-Datei
Stromversorgung
Akkubetriebsdauer
> 2,5 Stunden bei 25 °C und typischer Nutzung
Akkutyp
Li-Ion-Akku
Ladesystem
In die Kamera integriert (Netzteil oder 12-V-Anschluss von einem KFZ) oder Ladegerät mit 2 Ladeeinschüben
Ladetemperatur
0 °C bis 45 °C, außer für den koreanischen Markt: 10 °C bis 45 °C
Ladedauer
2,5 h bis 90 % Kapazität, Ladestatus wird von LEDs angezeigt
Betrieb mit externer Stromversorgung
Netzteil 90–260 V AC, 50/60 Hz oder 12 V von einem KFZ (Kabel mit Standardstecker, optional)
Energiemanagement
Automatische Ausschaltfunktion, vom Benutzer zwischen 5 Minuten, 20 Minuten und keiner automatischen Ausschaltung konfigurierbar
Umwelt
Korrektur des atmosphärischen Transmissionsgrads
Automatisch, basiert auf den Angaben für Entfernung, atmosphärische Temperatur und relative Luftfeuchtigkeit
EMV
ETSI EN 301 489-1 (Funk) ETSI EN 301 489-17 EN 61000-6-2 (Störfestigkeit) EN 61000-6-3 (Abstrahlung) FCC 47 CFR Teil 15 Klasse B (Abstrahlung) ICES-003
Emissionsgrad-Korrektur
Variabel von 0,01 bis 1,0 oder durch Auswahl aus der Materialliste
Gehäuse
IP 54 (IEC 60529)
Ergonomie
Mit dem hochauflösenden Sucher und dem um 120 Grad drehbaren optischen Block können Sie Ihren Zielbereich mit der Kamera aus den unterschiedlichsten Winkeln bequem anvisieren.
Luftfeuchtigkeit (Betrieb und Lagerung)
IEC 60068-2-30/24 Stunden, 95 % relative Luftfeuchte, 25–40 °C/2 Zyklen
Betriebstemperaturbereich
-15 °C bis 50 °C
Funkwellenspektrum
ETSI EN 300 328 FCC Teil 15.247 RSS-247 Ausgabe 2
Sicherheit
EN/UL/CSA/PSE 60950-1
Stoßfestigkeit
25 g (IEC 60068-2-29)
Lagertemperaturbereich
-40 °C bis +70 °C
Vibrationen
2 g (IEC 60068-2-6)
Verbindungen und Kommunikationsschnittstellen
Antenne
Intern
Audio
Mikrofon-Headset über Bluetooth für Sprachkommentare an Bildern
Bluetooth
Frequenzbereich: 2.402–2.480 MHz, unterstützt 2.1 und 4.0
Schnittstelle
USB Micro-B, Bluetooth, WLAN, HDMI
METERLiNK – Bluetooth
Kommunikation mit Headset und externen Sensoren
SD-Speicherkarte
Ein Kartenslot für auswechselbare SD-Speicherkarten
Speichermedien
Auswechselbare SD- oder SDHC-Karte. Klasse 10 oder höher empfohlen
USB
micro-USB Typ B: Datenübertragung zum und vom PC, unkomprimiertes Farbvideo
USB – Norm
USB 2.0 High Speed USB Micro-B-Anschluss
Videoausgang
HDMI 640 × 480 HDMI 1280 × 720 DVI 640 × 480 DVI 800 × 600
METERLiNK
Kabellose Verbindung (Bluetooth) an: FLIR-Modelle mit METERLiNK
Video-Steckverbindertyp
HDMI Typ C
WLAN
Standard: 802.11 b/g/n Frequenzbereich: 2.412–2.462 MHz Max. Ausgangsleistung: 15 dBm
