Professionelle Wärmebildkamera

FLIR T540

Modell: FLIR T540, 24°

Zur Supportseite

Mit der ergonomischen, hochauflösenden FLIR T540 können Sie Hot-Spots beheben, verborgene Mängel aufspüren und Reparaturen schnell bestätigen. Diese Wärmebildkamera mit 161.472 (464 × 348) Pixel verfügt über ein helles 4 Zoll LCD-Display und eine um 180° drehbare Objektivplattform, sodass auch in schwer zugänglichen Bereichen einfach und bequem elektrische oder mechanische Probleme diagnostiziert werden können. Die direkt in die Kamera integrierten Mess- und Analysefunktionen, wie 1-Touch Level/Span und der lasergestützte Autofokus sorgen dafür, dass Sie jederzeit genaue Temperaturmessungen durchführen können.

Produktvarianten:

Auflösung, Komfort und hervorragende Leistung

Rasch kritische Entscheidungen treffen

Der lasergestützte Autofokus garantiert Ihnen einen gestochen scharfen Fokus für präzise Temperaturmessungen, die zu schnellen, aber fundierten Entscheidungen führen.
Flexibel und ergonomisch

Die Optikeinheit der T540 ist um 180° drehbar, so dass Sie Zielobjekte in jedem beliebigen Winkel so lange Sie möchten bequem abbilden können.
Intuitive Bedienoberfläche

Der kapazitive Touchscreen mit intuitivem Menü ist einfach zu bedienen und kann mit zwei programmierbaren Tasten angepasst werden.

Herausragende Bildschärfe

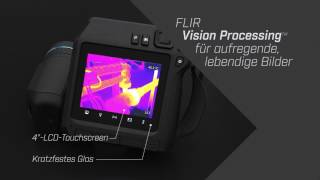

Die T540 nutzt die geballte Leistung von FLIR Vision Processing™, um detailreiche, scharfe und besonders rauscharme Bilder zu erzeugen. FLIR Vision Processing kombiniert die IR-Auflösung, MSX® und die UltraMax®-Bildoptimierung mit den von FLIR entwickelten adaptiven Filteralgorithmen, um brillante Wärmebilder mit einer Auflösung von bis zu 3,1 Millionen Pixel zu erzeugen. Außerdem ist die T540 empfindlich genug, um Temperaturunterschiede von <30 mK zu erkennen und klare, rauscharme Ergebnisse zu erzielen.

Technische Daten

Übersicht

Farbalarm (Isotherm): •Höher •Niedriger •Zeitspanne •Kondensation (Feuchtigkeit/Luftfeuchte/Taupunkt) •Isolierung

Deckglasmaterial: Dragontrail®

Differenztemperatur: Ja

Displaytechnologie: IPS

Brennweite: 17 mm, 24°

Gehäusematerial: PCABS mit TPE, Magnesium

IR-Auflösung: 464 × 348 Pixel

Sprachen: 21

Laserausrichtung: Position wird automatisch auf dem Infrarotbild angezeigt

Laserpointer: Klasse 2, 0,05–40 m ±1 % des gemessenen Abstands

Verpackungsgröße: 500 x 190 x 370 mm

Programmierbare Tasten: 2

Screening: 0,5 °C Messgenauigkeit bei 37 °C mit Referenz

Abmessungen (L × B × H): Objektiv horizontal: 140 x 201,3 x 167,3 mm

Spektralbereich: 7,5 – 14 µm

Stativbefestigung: UNC 1/4 Zoll -20

Garantie: <hyper href="http://www.flir.com/warranty/">http://www.flir.com/warranty/</hyper>

Text: Vordefinierte Liste oder Touchscreen-Tastatur

Zeitraffer [Infrarot]: 10 Sek. bis 24 Std.

Sprache: Über integriertes Mikrofon oder Bluetooth bis zu 60 s lange Sprachaufzeichnungen zu Einzelbildern oder Videos hinzufügen (Lautsprecher ebenfalls in Gerät integriert)

Gewicht und Abmessungen (ohne Objektiv): 1,3 kg, 140 x 201 x 84 mm

Bildgebung und optische Daten

Seitenverhältnis: 4:3

Autom. Drehung: Ja

Software-Update Kamera: PC-Software FLIR Tools verwenden

Farbe: Schwarz

Farbpaletten: Eisen, Grau, Regenbogen, Arktis, Lava, Regenbogen HC

Detektortyp und -raster: Ungekühlter Mikrobolometer, 17 µm

Digitalkamera: 5 MP, mit integrierter Foto/Video-LED-Leuchte

Brennweite Digitalkamera: Fest

Sichtfeld Digitalkamera: 53° × 41°

Digitalzoom: 1- bis 6-fach stufenlos

Blendenzahl: 1,3, 24°

Sichtfeld: 24° × 18°

Sichtfeld-Match: Ja

Fokus: Stufenlose Einpunkt-Laser-Entfernungsmesser (LDM), Einpunkt-Kontrast, manuell

Bildrate [Vollbild]: 30 Hz

Galerie: Ja

Globales Positionsbestimmungssystem [GPS]: Positionsdaten werden vom integrierten GPS jedem Einzelbild und ersten Bild automatisch hinzugefügt

Bildanpassung: •Automatisch •Automatisch Maximum •Automatisch Minimum •Manuell

Bildfrequenz: 30 Hz

Bildskizze: Über Touchscreen, nur auf Infrarotbildern

Objektiv: 24°

Objektiverkennung: Automatisch

Mindestfokusabstand: 0,15 m, 24 °, Makromodus 71 µm als Option zu 24°

Mindestfokusabstand mit MSX: 0,5 m, 24°

Nicht radiometrisches IR- oder visuelles Video: H.264 auf Speicherkarte

Nicht-radiometrisches IR-Videostreaming: H.264 oder MPEG-4 über WLAN MJPEG über UVC oder WLAN

Bild-in-Bild: Größe und Position einstellbar

Radiometrische IR-Videoaufzeichnung: Radiometrische Echtzeitaufzeichnung (.csq)

Radiometrisches IR-Videostreaming: Ja, über UVC oder WLAN

Auflösung: 464 × 348 Pixel (VGA)

Räumliche Auflösung (IFOV): 0,90 mrad/Pixel, 24°

Sucher: Nein

Aufzeichnung visueller Videos: H.264 auf Speicherkarte

Farbtiefe: 24

UltraMax: Vervierfacht die Pixelanzahl; wird im Menü aktiviert und in FLIR Tools verarbeitet

Videolicht: Integrierte LED-Leuchte

Blickwinkel: 80°

Visuelles Bild: Ja

Streaming visueller Videos: Ja

Lieferinformationen

Verpackung: Infrarotkamera mit Objektiv, 2 Akkus, Akkuladegerät, Hartschalen-Tragetasche, Tragegurte, vorderer Objektivdeckel, Netzteil, gedruckte Dokumentation, SD-Speicherkarte (8 GB), Kabel (USB 2.0 A zu USB Typ C, USB Typ C zu HDMI, USB Typ C zu USB Typ C)

Messdaten

Display: Touchscreen-LCD 4 Zoll mit 640 × 480 Pixeln und automatischer Drehfunktion

Messung und Analyse

Genauigkeit: ±2 °C oder ±2 % des Messwerts

Flächenberechnung: Ja

Laser-Entfernungsmesser: Ja, eigene Taste

Messwertkorrekturen: Ja

Messfunktionsalarm: Akustische/visuelle Alarme (über/unter) bei jeder ausgewählten Messfunktion

Voreinstellungen für Messungen (Presets): •Keine Messungen •Center-Spot •Hot Spot •Cold-Spot •Benutzerdefinierte Einstellung 1 •Benutzerdefinierte Einstellung 2

Thermische Auflösung (NETD): < 40 mK

Objekttemperaturbereich: -20 °C bis 120 °C 0 °C bis 650 °C Optionale Kalibrierung: 300 °C bis 1.200 °C

Referenztemperatur: Ja

Thermische Empfindlichkeit / NETD: <40 mK, 24° bei +30 °C

Messpunkt und Fläche: Je 3 im Live-Modus

Automatische Erkennung von Heiß-/Kaltzonen: Automatische maximale/minimale Markierungen innerhalb eines Bereichs

Speichermedien

Bilddateiformat: Standard-JPEG mit Messdaten

Stromversorgung

Akkubetriebsdauer: Ca. 4 Stunden bei 25 °C Umgebungstemperatur und typischer Nutzung

Abmessungen Akku (L × B × H): 59 × 66 × 94 mm

Akkutyp: Li-Ion-Akku, in der Kamera oder mit separatem Ladegerät aufladbar

Akkuspannung: 3,6 V

Gewicht Akku: 195 g

Ladesystem: In die Kamera integriert (Netzteil oder 12-V-Anschluss von einem KFZ) oder Ladegerät mit 2 Ladeeinschüben

Ladetemperatur: 0 °C bis +45 °C

Ladedauer (mit Doppelfach-Ladegerät): 3,5 h bis 90 % Kapazität, Bildschirmanzeige

Betrieb mit externer Stromversorgung: Netzteil 90–260 V AC (50/60 Hz) oder 12 V von einem KFZ (Kabel mit Standardstecker, optional)

Energiemanagement: Automatische Abschaltung und Sleep-Modus

Umwelt

EMV: •ETSI EN 301 489-1 (Funk) •ETSI EN 301 489-17 •EN 61000-6-2 (Störfestigkeit) •EN 61000-6-3 (Abstrahlung) •FCC 47 CFR Teil 15 Klasse B (Abstrahlung)

Emissionsgrad-Korrektur: Ja, variabel von 0,01 bis 1,0 oder durch Auswahl aus der Materialliste

Luftfeuchtigkeit (Betrieb und Lagerung): IEC 60068-2-30/24 Stunden, 95 % relative Luftfeuchte, 25–40 °C/2 Zyklen

Betriebstemperaturbereich: -15 °C bis 50 °C

Funkwellenspektrum: •ETSI EN 300 228 •FCC Teil 15.249 •RSS-247 Ausgabe 2

Sicherheit: EN/UL/CSA/PSE 60950-1

Lagertemperaturbereich: -40 °C bis 70 °C

Stöße und Vibrationen und Sturz: 25 g/IEC 60068-2-27, 2 g/IEC 60068-2-6/IP54, EN/UL/CSA/PSE 60950-1

Verbindungen und Kommunikationsschnittstellen

Audio: Mikrofon und Lautsprecher für Sprachkommentare von Bildern

Kommunikationsschnittstellen: USB 2.0, Bluetooth, WLAN

METERLiNK – Bluetooth: Kommunikation mit Headset und externen Sensoren

Fernsteuerung: •Mithilfe von FLIR Tools (per USB-Kabel) •FLIR Tools Mobile (über WLAN)

Speichermedien: Auswechselbare SD-Speicherkarte

USB: USB Typ C: Datenübertragung/Video/Stromversorgung

USB – Norm: USB 2.0 High Speed

Videoausgang: DisplayPort über USB Typ C

METERLiNK: Kabellose Verbindung (Bluetooth) an: FLIR-Modelle mit METERLiNK

Wärmebildtechnik

Detektorauflösung: 464 × 348
