Thermal Camera for Science Applications

FLIR T560 (Science)

Modell: T560, 14° Lens (Science)
Zur Supportseite

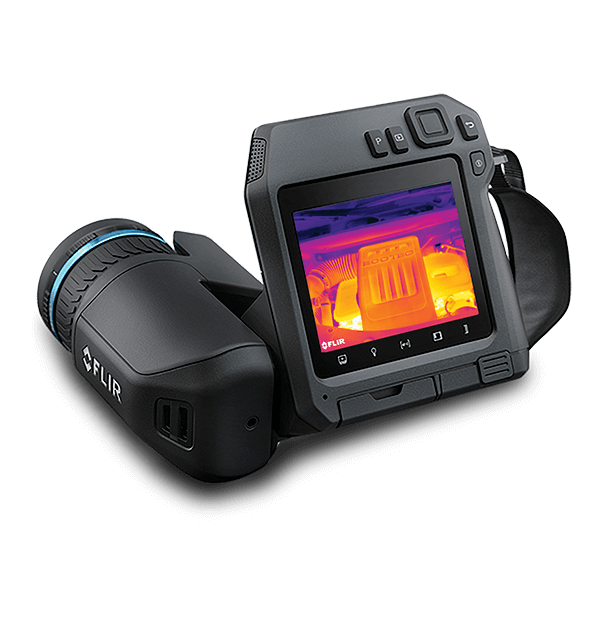

product image

Find potential design flaws, assess hot spots, and gather accurate thermal data with the high-resolution FLIR T560. This 640 × 480 (307,200 pixel) uncooled thermal camera produces crisp, vibrant imagery that can be enhanced through UltraMax® technology for up to 1.2 MP thermal resolution. Measure components down to 50 µm/pixel spot size with the optional Macro Mode or down to 24 µm/pixel with a 2x macro lens. Thanks to the award-winning ergonomic design and intuitive, rapid-response interface, the T560 can increase efficiency and help reduce test times. When coupled with Research Studio software, these cameras help researchers perform in-depth analysis and share data quickly.

Kontakt zum Vertriebspartner
  • Precise Temperature Measurement

    The T560 offers the temperature sensitivity needed to detect differences smaller than 0.03°C and the measurement range to quantify heat generation up to 1500°C.

  • Efficient Testing and Reporting

    Set up and start testing quickly with the intuitive graphic user interface and streamlined user features and analysis tools.

  • Intuitive Thermal Imagery

    Build client trust through sharply-focused, brilliant images that are also easy for non-experts to interpret.

Kontakt zum Vertriebspartner

Sie möchten weitere Informationen zu diesem Produkt erhalten?

Rufen Sie 0049 69-80884980 und sprechen Sie mit einem erfahrenen Produktexperten.

Technische Daten
Auflösung
640 × 480
Spektralbereich
7.5 - 14 µm
Blendenzahl
1.5
Thermische Empfindlichkeit / NETD
<50 mK @ 30°C (86°F)
Bildrate [Vollbild]
30 Hz
Fokus
Continuous with laser distance meter (LDM), one- shot LDM, one-shot contrast, manual
Bildgebung und optische Daten
Auflösung
640 × 480
Aufzeichnung visueller Videos
H.264 to memory card
Bildfrequenz
30 Hz
Bild-in-Bild
Resizable and movable
Bildrate [Vollbild]
30 Hz
Blendenzahl
1.5
Brennweite
29 mm (1.41 in)
Detektortyp und -raster
Uncooled microbolometer, 12 µm
Digitalkamera
5 MP, with built-in LED photo/video lamp
Digitalzoom
1–8× continuous
Farbe
Black
Farbpaletten
Iron, Gray, Rainbow, Arctic, Lava, Rainbow HC
Fokus
Continuous with laser distance meter (LDM), one- shot LDM, one-shot contrast, manual
Galerie
Yes
Laserausrichtung
Position is automatically displayed on the infrared image
Mindestfokusabstand
1.0 m (3.28 ft)
Mindestfokusabstand mit MSX
1.0 m (3.28 ft)
Nicht-radiometrisches IR-Videostreaming
H.264 or MPEG-4 over Wi-Fi MJPEG over UVC or Wi-Fi
Objektiv
14°
Objektiverkennung
Automatic
Radiometrische IR-Videoaufzeichnung
Real-time radiometric recording (.csq)
Radiometrisches IR-Videostreaming
Over UVC
Räumliche Auflösung (IFOV)
0. 4 mrad/pixel
Sichtfeld
14° × 10°
Sichtfeld Digitalkamera
53° × 41°
Software-Update Kamera
Using USB cable or SD card
Spektralbereich
7.5 - 14 µm
Streaming visueller Videos
Yes
Sucher
No
Thermische Empfindlichkeit / NETD
<50 mK @ 30°C (86°F)
Videolicht
Built-in LED light
Visuelles Bild
Yes
Messung und Analyse
Automatische Erkennung von Heiß-/Kaltzonen
Automatic maximum/minimum markers within area
Differenztemperatur
Yes
Emissionsgrad-Korrektur
Yes, variable from 0.01 to 1.0 or selected from materials list
Farbalarm (Isotherm)
Above, Below, Interval, Condensation (moisture/humidity/dewpoint), Insulation
Genauigkeit
±2°C (±3.6°F) or ±2% of reading
Messfunktionsalarm
Audible/visual alarms (above/below) on any selected measurement function
Messwertkorrekturen
Yes
Objekttemperaturbereich
-20°C to 120°C (-4°F to 248°F); 0°C to 650°C (32°F to 1202°F); 300°C to 1500°C (572°F to 2732°F)
Referenztemperatur
Yes
Sprachen
21
Voreinstellungen für Messungen (Presets)
No measurements, center spot, hot spot, cold spot. User Preset 1, User Preset 2
Kommunikation und Datenspeicher
Audio
Microphone and speaker for voice annotation of images
Bilddateiformat
Standard JPEG with measurement data included
Speichermedien
Removable SD card
Videoausgang
DisplayPort over USB Type-C
Allgemeine Angaben
Abmessungen (L × B × H)
Lens horizontal: 140 × 201.3 × 167.3 mm (5.5 × 7.9 × 6.6 in)
Gehäusematerial
PCABS with TPE, magnesium
Gewicht [mit Akku]
1.4 kg (3.1 lb)
Laserpointer
Class 2, 0.05–40 m (0.16–131 ft) ±1% of measured distance
Verpackung
Infrared camera with lens, 2 batteries, battery charger, hard transport case, lanyards, front lens cap, power supplies, printed documentation, SD card (8 GB), cables (USB 2.0 A to USB Type-C, USB Type-C to HDMI, USB Type-C to USB Type-C)
Verpackungsgröße
500 × 190 × 370 mm (19.7 × 7.5 × 14.6 in)
Benutzeroberfläche
Displaytechnologie
IPS
Sprache
Über integriertes Mikrofon oder Bluetooth bis zu 60 s lange Sprachaufzeichnungen zu Einzelbildern oder Videos hinzufügen (Lautsprecher ebenfalls in Gerät integriert)
Touchscreen
Optically bonded PCAP
Stromversorgung
Akkubetriebsdauer
Approx. 4 hours at 25°C (77°F) ambient temperature and typical use
Akkuspannung
3.6 V
Akkutyp
Li-ion battery, charged in camera or on separate charger
Betrieb mit externer Stromversorgung
AC adapter 90–260 V AC (50/60 Hz) or 12 V from a vehicle (cable with standard plug, optional)
Energiemanagement
Automatic shut-down and sleep mode
Gewicht Akku
195 g (6.89 oz)
Ladesystem
In camera (AC adapter or 12 V from a vehicle) or two-bay charger
Ladetemperatur
0°C to 45°C (32°F to 113°F)
Umgebungsfaktoren und Zertifizierungen
Betriebstemperaturbereich
-15°C to 50°C (5°F to 122°F)
EMV
ETSI EN 301 489-1 (radio), ETSI EN 301 489-17, EN 61000-6-2 (immunity), EN 61000-6-3 (emission), FCC 47 CFR Part 15 Class B (emission)
Funkwellenspektrum
ETSI EN 300 228, FCC Part 15.249, RSS-247 Issue 2
Garantie
http://www.flir.com/warranty/
Lagertemperaturbereich
-40°C to 70°C (-40°F to 158°F)
Luftfeuchtigkeit (Betrieb und Lagerung)
IEC 60068-2-30/24 hours, 95% relative humidity, 25–40°C (77–104°F)/2 cycles
Sicherheit
EN/UL/CSA/PSE 60950-1
Stativbefestigung
UNC 1/4"-20
