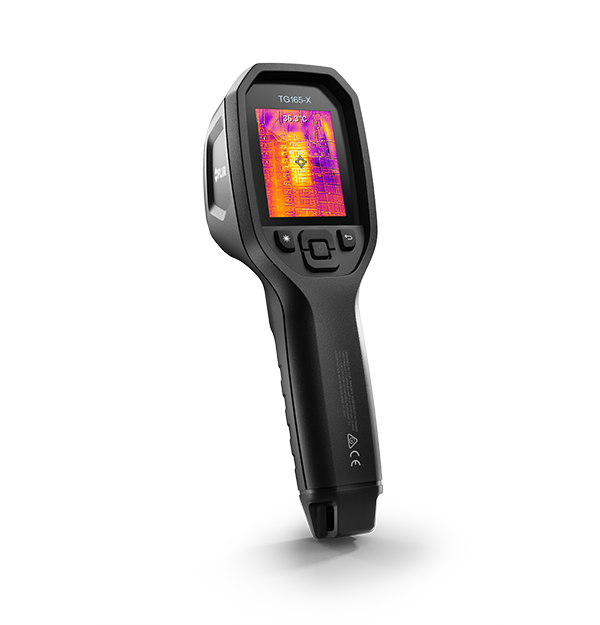

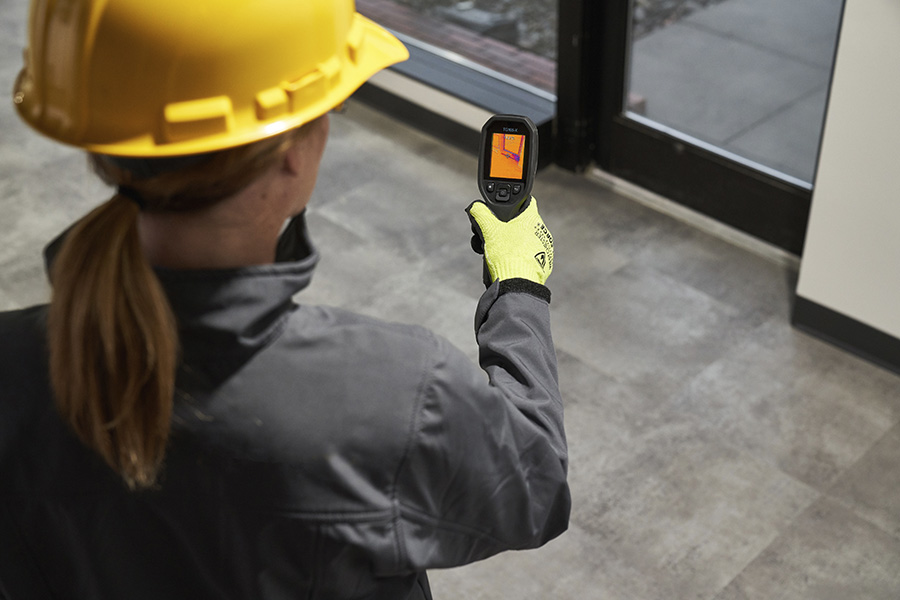

Die FLIR TG165-X hilft Ihnen bei der Visualisierung heißer und kalter Stellen, die auf elektrische Störungen, mechanische Ausfälle oder Luft- und Wasserlecks hindeuten können. Dieses multifunktionale, kontaktlose Mess- und Anzeigegerät zeigt Temperaturanomalien auf dem Bildschirm an und ermöglicht Ihnen so eine effiziente Inspektion und eine schnellere Lokalisierung von Problemquellen als mit einem Einzelpunkt-IR-Pyrometer. Dank der patentierten MSX-Bildoptimierung von FLIR, die vollständigen Wärmebildern visuelle Details hinzufügt, können Sie Komponenten klar erkennen und sogar Beschriftungen lesen. Mit dem Fadenkreuz-Laser nehmen Sie bei der Messung immer die richtige Komponente ins Visier und dank der benutzerfreundlichen Knöpfe und Einstellungen können Sie den Job schnell und stressfrei abschließen. Mit ihrem Speicher für bis zu 50.000 Bilder und ihrem Li-Ion-Akku ist die FLIR TG165-X sofort einsatzbereit.
- Produkte
- Industrie
- Tragbare Wärmebildkameras
- FLIR TG165-X
Im Warenkorb
Ihre Bestellung qualifiziert sich für kostenlosen 2-Tage-Versand und einfache Rücksendungen
Versand- und RückgabebedingungenReduziert die Inspektions- und Diagnosedauer erheblich
-

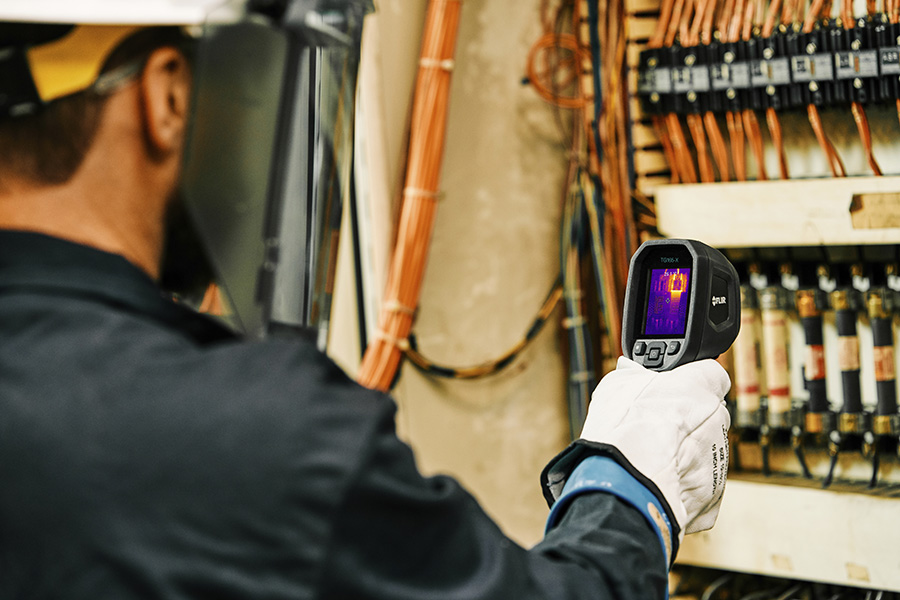

Lokalisieren Sie die Quelle für Systemfehler
Beschleunigen Sie Inspektionen mit einer Wärmebildansicht, die Ihnen sofort zeigt, ob ein Ziel überhitzt und Messungen bis zu 300 °C (572 °F) ermöglicht.
-
Inspektionen schnell und einfach abschließen

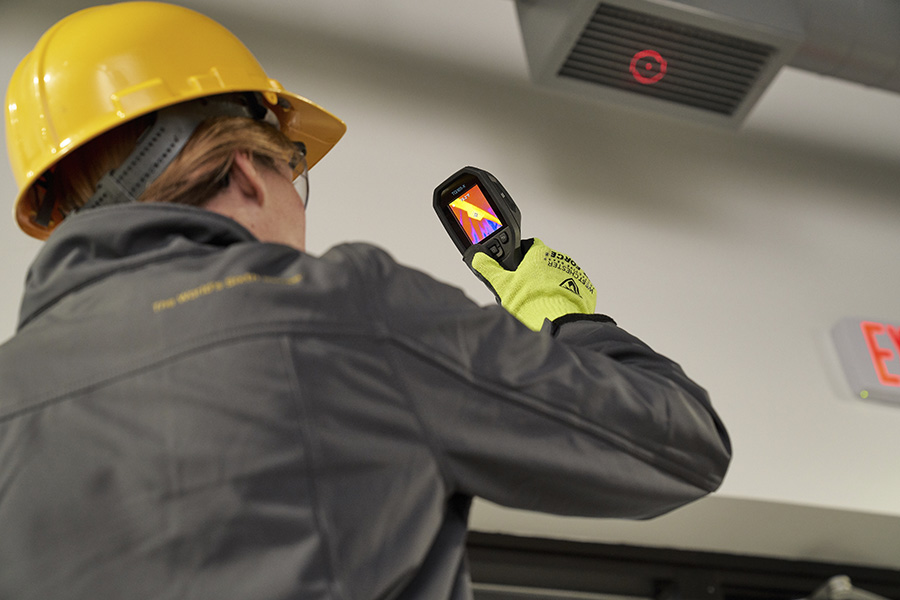

Wählen Sie den Messbereich mit dem Fadenkreuz-Laserpointer aus und erfassen Sie Wärmebilder mit MSX und visuelle Bilder per einfachem Knopfdruck.
-
Arbeitet zuverlässig

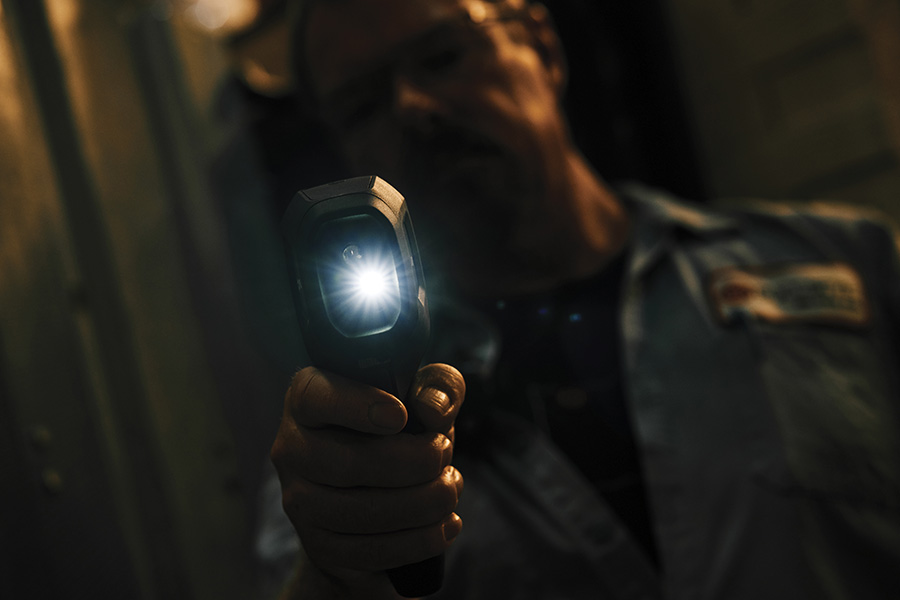

Schauen Sie die Bilder einfach in Echtzeit auf dem 2,4-Zoll-Display an und leuchten Sie mit der hellen LED-Arbeitsleuchte auch dunkle und schwer zugängliche Bereiche aus
Kontakt zum Vertriebspartner
Sie möchten weitere Informationen zu diesem Produkt erhalten?
Rufen Sie 0049 69-80884980 und sprechen Sie mit einem erfahrenen Produktexperten.
Technische Daten
- IR-Auflösung
- 80 × 60 Pixel
- Thermische Empfindlichkeit / NETD
- < 70 mK
- Genauigkeit
- 50 °C bis 100 °C (122 °F bis 212 °F), Genauigkeit ±1,5 °C (±3 °F); 0 °C bis 50 °C (32 °F bis 122 °F) und 100 °C bis 300 °C (212 °F bis 572 °F), Genauigkeit ±2,5 °C (±5 °F); -25 °C bis 0 °C (-13 °F bis 32 °F), Genauigkeit ±3 °C (±7 °F)"
- Sichtfeld (FOV)
- 51° × 66°
- Bildmodi
- MSX® (Multi Spectral Dynamic Imaging), visuell
- Speichermedien
- eMMC 4 GB
Bildgebung und optische Daten
- Auflösung
- 2 MP (1600 × 1200 Pixel)
- Bildfrequenz
- 8,7 Hz
- Bildmodi
- MSX® (Multi Spectral Dynamic Imaging), visuell
- Detektorraster
- 17 µm
- Digitale Bildoptimierung
- Nein
- Display-Auflösung
- 320 × 240 Pixel
- Farbpaletten
- Iron, Rainbow, Whitehot, Blackhot, Arctic, Lava
- Focal Plane Array (FPA) – Spektralbereich
- Ungekühlter Mikrobolometer/7,5 – 14 µm
- Fokus
- Fest installiert
- Galerie
- Ja
- IR-Auflösung
- 80 × 60 Pixel
- Laser
- Klasse 1
- Mindestfokusabstand
- 0,3 m (0,98 ft)
- Mindestmessabstand
- 0,26 m (0,85 ft)
- Sichtfeld
- 71° × 56°, passt sich jeweils dem IR-Objektiv an
- Sichtfeld (FOV)
- 51° × 66°
- Software-Update Kamera
- Mit USB-Kabel oder SD-Karte
- Thermische Empfindlichkeit / NETD
- < 70 mK
Messung und Analyse
- Abstand/Fleck-Verhältnis (D:S)
- 24:1
- Emissionsgrad-Korrektur
- Ja: 4 voreingestellte Stufen, individuell von 0,1 bis 0,99 einstellbar
- Genauigkeit
- 50 °C bis 100 °C (122 °F bis 212 °F), Genauigkeit ±1,5 °C (±3 °F); 0 °C bis 50 °C (32 °F bis 122 °F) und 100 °C bis 300 °C (212 °F bis 572 °F), Genauigkeit ±2,5 °C (±5 °F); -25 °C bis 0 °C (-13 °F bis 32 °F), Genauigkeit ±3 °C (±7 °F)"
- Konfigurationsanweisungen
- Lokale Anpassung von Maßeinheiten, Sprache, Uhrzeit- und Datumsformat; Bildschirmhelligkeit (hoch, mittel, niedrig); Galerie, Löschen von Bildern
- Messpunkt
- Center-Spot (Mitte) ein/aus
- Objekttemperaturbereich
- -25 °C bis 300 °C (-13 °F bis 572 °F)
Benutzeroberfläche
- Displaytechnologie
- TFT
- Sprachen
- Tschechisch, Dänisch, Niederländisch, Englisch, Finnisch, Französisch, Deutsch, Griechisch, Ungarisch, Italienisch, Japanisch, Koreanisch, Norwegisch, Polnisch, Portugiesisch, Russisch, Chinesisch (vereinfacht), Spanisch, Schwedisch, Chinesisch (traditionell), Türkisch
Stromversorgung
- Akkubetriebsdauer
- 5 Stunden Scannen (mittlere LCM-Helligkeit), 4,5 Stunden bei eingeschaltetem Laser (mittlere LCM-Helligkeit)
- Akku-Ladelebensdauer
- Min. 30 Tage
- Akkuspannung
- 3,7 V
- Akkutyp
- Aufladbarer Li-Ion-Akku
- Energiemanagement
- Einstellbar: aus, 5 Minuten, 15 Minuten, 30 Minuten
- Ladedauer
- 4 Stunden bis 90 %, 6 Stunden bis 100 %
- Ladesystem
- Akku wird in der Kamera aufgeladen
- Ladetemperatur
- 0 °C bis 45 °C (32 °F bis 113 °F)
Umgebungsfaktoren und Zertifizierungen
- Betriebstemperaturbereich
- -10 °C bis 45 °C (14 °F bis 113 °F)
- EMV
- EN 61000-6-3/EN 61000-6-2/FCC 47 CFR Teil 15 Klasse B
- Funkwellenspektrum
- ETSI EN 300 328/FCC Teil 15.249/RSS-247 Ausgabe 2/EN 301 489-1:2011/EN 301 489-17:2009
- Gehäuse
- IP54 (IEC60529)
- Lagertemperaturbereich
- -30 °C bis 55 °C (-22 °F bis 131 °F)
- Luftfeuchtigkeit (Betrieb und Lagerung)
- 0–90 % relative Luftfeuchtigkeit (0 °C bis 37 °C (32 °F bis 98,6 °F)); 0–65 % relative Luftfeuchtigkeit (37 °C bis 45 °C (98,6 °F bis 113 °F)); 0–45 % relative Luftfeuchtigkeit (45 °C bis 55 °C (113 °F bis 131 °F))
- Magnetfelder
- EN 61000-4-8 Klasse 3
- Sicherheit
- CE/CB/EN61010/UL
- Stativbefestigung
- UNC ¼″-20
- Stoßfestigkeit
- 25 g (IEC 60068-2-27)
- Sturzfestigkeit
- Konzipiert für 2 m (6,56 ft)
- Vibrationen
- 2 g (IEC 60068-2-6)
Allgemeine Angaben
- Abmessungen [L × B × H]
- 210 × 64 × 81 mm (8,3 × 2,5 × 3,2 Zoll)
- Arbeitsleuchte
- LED ein/aus
- Gewicht [mit Akku]
- 0,394 g (13,9 oz.)
- Laserpointer
- Zeigt die Größe des Messbereichs
- Lichtausgabe
- 100 Lumen
