Hochleistungs-LWIR-SLS-Kameras

FLIR X6900sc SLS

Zur Supportseite
product image

Die FLIR X6900sc SLS ist eine außergewöhnlich schnelle und hoch empfindliche LWIR-Kamera, die speziell für Wissenschaftler, Forscher und Ingenieure entwickelt wurde. Der SLS-Detektor (Strained Layer Superlattice) bietet kürzere Einzelbildgeschwindigkeiten, größere Temperaturbereiche und eine bessere Gleichmäßigkeit als aktuelle LWIR- oder MWIR-Alternativen. Dank ihrer erweiterten Auslösefunktionen, RAM-/SSD-Aufzeichnungsmöglichkeiten und einem motorgetriebenen Filterrad mit vier Einstellpositionen bietet diese Kamera den Forschern alles, was sie brauchen, um erstklassige Stop-Motion-Bilder von Hochgeschwindigkeitsereignissen sowohl im Labor als auch auf dem Testgelände zu erfassen.

Hoch empfindliche Kameras für Anwendungen im Bereich Forschung, Entwicklung und Wissenschaft

  • Hochgeschwindigkeit ohne Kompromisse

    Aufnahme mit hohen Bildraten und schnellen Integrationszeiten ohne Kompromisse bei der Bildauflösung.

  • Vielseitig und konfigurierbar

    Anpassbare Funktionen und Vollbildaufzeichnung im RAM der Kamera ermöglichen die schnelle Erfassung kritischer Daten.

  • Fortschrittliches Streaming und fortschrittliche Analyse

    Steuern und analysieren Sie Daten live mit branchenführender Software und hoch entwickelter Datenausgabe.

Technische Daten
Übersicht
Genauigkeit
+/-1 °C oder +/-1 % des Messwerts
Detektortyp
Strained Layer Superlattice (SLS)
Dynamikbereich
14 Bit
Thermische Auflösung (NETD)
< 40 mK
Optionaler Temperaturbereich
Bis 1.500 °C Bis 2.000 °C Bis 3.000 °C
Auflösung
640 x 512
Standard-Temperaturmessbereich
-20 °C bis 350 °C
Thermische Empfindlichkeit / NETD
< 40 mK
Well Capacity
11,0 Mio. Elektronen
Bildgebung und optische Daten
Verfügbare Objektive
7.5 - 12 µm: 17 mm, 25 mm, 50 mm, 100 mm, 200 mm (Uses FLIR HDC Optics)
Blendenzahl Kamera
f/2.5 oder f/4.1
Makroobjektive/Mikroskope
NA
Detektorraster
25 µm
Digitalzoom
1-fach, 4-fach, 4:3
Filtern
Warmfilterrad mit 4 Stellungen, 1-Zoll-Standardfilter
Fokus
Manuell
Bildrate [Vollbild]
Programmierbar von 0,0015 Hz bis 1.004 Hz
Bildzeitstempel
Hochauflösender Zeitstempel, Synchronisierung mit interner Uhr oder IRIG-B
Mindest-Integrationszeit
270 ns
Betriebsfähigkeit
> 98 %
Palette
8 Bit, einstellbar
Radiometrisches Datenstreaming
Simult. Gigabit Ethernet (GigE Vision), Camera Link Full, CoaXPress (CXP)
Anzeigemodi
Asynchrone Integration beim Auslesen; Asynchrone Integration vor dem Auslesen
Anzeigetyp
Schnappschuss (Einzelbild)
Sensorkühlung
Closed Cycle Rotary
Spektralbereich
7,5–12 µm
Standardvideo
Composite, HDMI, HD-SDI
Teilbildmodi
Flexibles Teilbildformat bis zu 32 x 4 (schrittweise 32 Spalten, 4 Zeilen)
Verfügbare Objektive (benötigt werden FLIR HDC-Objektive)
7,5-12 µm: 17 mm, 25 mm, 50 mm, 100 mm, 200 mm
Objektivanschluss
FLIR HDC (Bajonettverschluss mit vier Haltelaschen)
Kamerainterner Bildspeicher
RAM (flüchtiger Speicher): 16 GB, bis zu 26.000 Einzelbilder, Vollbildformat SSD (nicht-flüchtig): 512 GB (unterstützt > 4 TB)
Overlay
Konfigurierbar (Zeitstempel, Datum, Integrationszeit, Interne Temp., Bildfrequenz, Synchr.-Modus, kühlere Stunden)
Pixeltakt
355 MHz
Videomodi
HD: 720p/50/59,9 Hz, 1080p/25/29,9 Hz
Lieferinformationen
Abmessungen [L × B × H] ohne Objektiv und Griff
249 × 158 × 147 mm
Gewicht (ohne Objektiv und mit Griff)
6,35 kg
Messung und Analyse
Automatische Kontrastabstimmung
Manuell, Linear, Plateau, Ausgleich, ROI, DDE
Stromversorgung
Stromversorgung
24 V DC ( < 50 W im Dauerbetrieb)
Umwelt
Befestigung
2 x 1/4 Zoll -20/1 x 3/8 Zoll -16/4 x #10 -24/Seite: 3x 1/4 Zoll -20 (jede Seite)
Betriebstemperaturbereich
-20 °C bis 50 °C
Verbindungen und Kommunikationsschnittstellen
Synchronisierungsmodi
Genlock, IRIG-B, Sync-In, Sync-Out
Wärmebildtechnik
Detektorauflösung
640 x 512
Zubehör
Mediengalerie

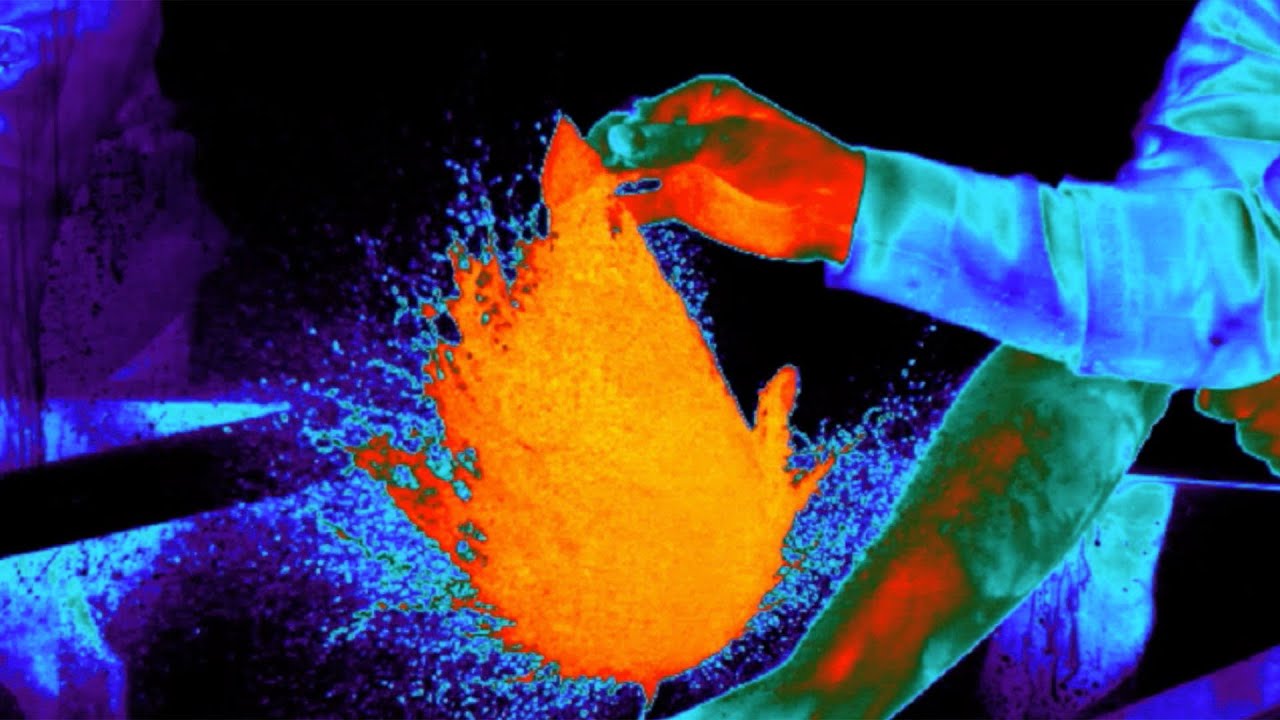

Introducing the FLIR X6900SC at Photonics West_DE
