Lenses for Long-Wave Infrared (LWIR) Cameras for 8-14 µm

LWIR Zoom Lens Assemblies

Modell: LWIR 40-100 DFOV Zur Supportseite

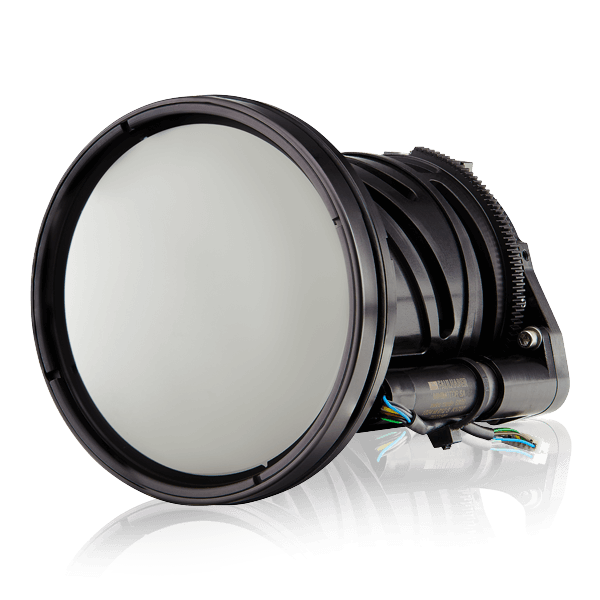

product image

Die kundenspezifischen und handelsüblichen optischen Baugruppen und Objektive von Teledyne FLIR für das langwellige Infrarot (LWIR) mit kontinuierlichem Zoom (CZ) sind für Integratoren und Betreiber gedacht, die bei der Qualität keine Kompromisse eingehen. Alle Objektive sind nahezu beugungsbegrenzt und verfügen über fortschrittliche Funktionen, die eine kontinuierliche Fokussierung über den gesamten Zoombereich gewährleisten.

Das erstklassige technische Serviceteam, das früher unter dem Namen New England Optical Systems (NEOS) bekannt war und jetzt zu Teledyne FLIR gehört, bietet Produktunterstützung und kann auch neue Objektive entwickeln oder bestehende Objektive für eine Kamera, eine Anwendung oder einen Einsatz anpassen. LWIR CZ-Objektive wurden entwickelt, um die Leistung von Infrarotkameras zu maximieren. Diese bieten die Wettbewerbsvorteile, die in der Praxis und auf dem Markt für eine breite Palette von Verteidigungs-, Sicherheits- und kommerziellen Anwendungen erforderlich sind.

  • Uncompromised Performance and Reliability

    Designs have near diffraction limited performance through zoom enabling users to Detect, Recognize, and Identify (DRI) threats in real time.

  • Smart Optics Ensure Continuous Focus

    Control electronics and additional features go beyond simple focus and zoom to provide focus when and where you need it.

  • Custom Designs and Support for the Mission

    Teledyne FLIR technical services team can develop new or customize existing zoom lens assemblies for a camera, application, and mission.

Technische Daten
Spektralbereich Wärmebild
7.5- 13.5µm
Leistung
Spektralbereich Wärmebild
7.5- 13.5µm
Bildgebung und optische Daten
Arbeitsabstand hinten
6.35 mm
Blendenzahl
1.6
Brennweite
40/100 mm
Dimension der Brennebene
7.68 x 6.14 mm (9.83 mm circular)
Verzerrung
WFOV < 3.1%; NFOV < 2.4%
Zoom-Mittelachse
≤ 0.10 mm
Zoom-Zeit (end-to-end)
NFOV to WFOV ≤1.0 sec
Verbindungen und Kommunikationsschnittstellen
Kommunikationsprotokoll
RS422, 115200 baud (default), Option: RS232 and programmable baud rate
Übertragung
> 86% (8.0 - 12.0µm with HEAR); spectrally weighted
Elektrisch
Stromaufnahme
Standby < 0.2 A (20°C)
Power UP < 0.7 A (20°C)
Typical Move < 0.4 A (20°C)
Mechanisch
Abmessungen [H × B × L]
87.7 x 74.9 mm
Antriebsspannung
12 VDC (if controller option is added)
Fokus-/Zoom-Mechanismus
Motorized adjustable
Fokuszeit
< 1 sec (infinity to close focus in NFOV)
Gewicht
< 315 grams
Steuerungsfunktionen
Thermal Gradient Compensation
Object Range Compensation
ID Module
Built-In Test (BIT)
Data Logging Module (optional)
High Speed Communication - SPI (optional)
User Defined Command Aliases
Easily Upgradable and Expandable
Umgebungsbedingungen und Zulassungen
Betriebstemperatur
-32°C to +80°C
Optische Dichtung vorne
IP67
Stoßfestigkeit
30 G
Vibrationen
Random vibration, from 10 Hz to 500 Hz
Zugehörige Produkte
Zugehörige Dokumente
Exportbeschränkungen

Exportbeschränkungen

Die auf dieser Seite enthaltenen Informationen beziehen sich auf Produkte, die den International Traffic in Arms Regulations (ITAR) (22 C.F.R. Sections 120-130) oder den Export Administration Regulations (EAR) (15 C.F.R. Sections 730-774) unterliegen können, je nach Spezifikationen für das Endprodukt; Gerichtsbarkeit und Klassifizierung werden auf Anfrage bereitgestellt.
