360° Sphärische Bildverarbeitung


FLIR macht sphärische Videos zur Realität, indem wir erschwingliche Hardware- und Software-Pakete anbieten, die einen 360-Grad-Rundumblick in hoher Auflösung erzeugen. Alle Ladybug-Systeme erfassen die Bilder, verarbeiten sie und fügen sie aneinander, um live mehrere Kamerabilder in ein sphärisches Panoramabild mit maximaler Auflösung zu integrieren. Dank ihrer Qualität und Flexibilität eignen sich sphärische Videodaten ideal für Anwendungen, welche die Synchronisation von Videobildern benötigen. Diese revolutionäre Technologie wird jetzt u. a. für Anwendungen wie HD-Mapping, Asset-Management, Straßeninspektion, Panorama-Straßenbildproduktion für Straßenansichten, Straßenvermessung, Heritage-Scanning und Gebäudemanagement eingesetzt.

Ladybug6

Ladybug6 ist die führende hochauflösende Kamera, die entwickelt wurde, um sphärische 360-Grad-Bilder von sich bewegenden Plattformen bei jedem Wetter aufzunehmen. Ihr Design, das sie für Industrieanwendungen geeignet macht, und die sofort einsatzbereite Kalibrierung ab Werk erzeugen Bilder mit einer Auflösung von 72 Megapixel (MP) mit Pixelwerten, die auf 10 Meter Entfernung bis auf ±2 mm räumlich korrekt sind.

Als neuestes Mitglied unserer praxiserprobten Ladybug-Serie baut die Ladybug6 mit erhöhter Bildauflösung, verbesserter integrierter Verarbeitung und robusten IP67-konformen Anschlüssen auf unserem Erbe der maschinellen Bildverarbeitung auf. Unterstützung für zusätzliche globale Navigationssatellitensysteme und erweiterte APIs in Kombination mit Hardwareeingängen ermöglichen präzise Kameraeinstellungen und Triggersteuerung. Anwendungen unserer Kunden sind u. a. die Herstellung von Straßenpanoramabildern, die Vermessung von Straßen, die Inspektion von Anlagen und das Extrahieren von Merkmalen zur Erstellung von HD-Karten.

Die Ladybug hat derzeit eine Vorlaufzeit von bis zu 4 Wochen!

Weitere Informationen
HÖCHSTE GENAUIGKEIT UND BILDQUALITÄT

Branchenführende Kalibrierung kombiniert mit Global-Shutter-CMOS-Sensoren und High-End-Optiken liefern eine bemerkenswerte räumliche Genauigkeit von ±2 mm auf 10 Meter. Darüber hinaus erfasst die Ladybug6 hervorragende Bilder bei einer Vielzahl von Lichtverhältnissen mit ausgezeichneter Farbwiedergabe, geringem Rauschen und einem hohen Dynamikbereich.

INTEGRIERTE VERARBEITUNG UND FUNKTIONSREICHES SDK

Aufbauend auf unserer praxiserprobten Ladybug5+ erfasst, komprimiert und überträgt der Ladybug6 8-Bit- oder 12-Bit-Pixeldaten mit integrierter Bildverarbeitung für optimierte Arbeitsabläufe. Unser funktionsreiches Ladybug Software Development Kit (SDK) ermöglicht die Bildaufnahme, die Produktion von sphärischen und Panoramabildern und die Feinsteuerung der Kameraeinstellungen vor und nach der Aufnahme über eine benutzerfreundliche Oberfläche.

ENTWICKELT FÜR DEN EINSATZ IM FREIEN

Die Ladybug6 wurde von Grund auf für die Aufnahme von Bildern von sich bewegenden Plattformen in Außenumgebungen entwickelt und verfügt über die Schutzart IP65, industrietaugliche Anschlüsse mit Schutzart IP67, einen großen Betriebstemperaturbereich (-30 °C bis 50 °C) und Unterstützung für zusätzliche globale Navigationssatellitensysteme und Triggersteuerung per Hardware oder Software mit erweiterten APIs für eine vollständige Kamerasteuerung.

Ladybug5+

Die Ladybug5+ bietet höchste Qualität in Sachen sphärischer 360°-Bildgebung und Genauigkeit. Sie ist in der Lage, beeindruckende 8k30 oder 4k60 an Inhalten aufzunehmen. Mit ihrer patentierten Kalibrierung und den herausragenden Global Shutter-Sensoren bietet die Ladybug5+ eine Genauigkeit von 2 mm auf 10 m. Das Ladybug SDK bietet eine breite Palette an Funktionen, mit denen Benutzer sphärische Inhalte ganz einfach aufnehmen, verarbeiten und exportieren können. Ladybug5+ verfügt über die Schutzart IP65. Damit eignet sie sich ideal für den Einsatz im Freien, auch für die Straßenkartierung.

Die Ladybug hat derzeit eine Vorlaufzeit von bis zu 4 Wochen!

Weitere Informationen
Überragende Bildqualität

Die globalen Sony Pregius® CMOS-Verschlusssensoren ermöglichen eine hervorragende Bildqualität unter verschiedensten Lichtverhältnissen ohne Verschmieren oder Ausblühen. Und die USB 3.1-Schnittstelle der 1. Generation ermöglicht 12-Bit-RAW-Bildgebung

Verbesserte Bildqualität mit Nachbearbeitung

Der Ablauf beginnt damit, dass die Ladybug5+ 12-Bit-Bilder mit voller Bittiefe aufnimmt, komprimiert und überträgt. Nutzer haben dann die Möglichkeit, die Bildqualität mit LadybugCapPro durch Weißabgleichs-, Gamma- und andere Bildverarbeitungsfunktionen zu optimieren.

Flexibilität mit zerstörungsfreier Nachbearbeitung

Das Workflow-Modell Aufnahme und Nachbearbeitung bietet dem Benutzer mehr Flexibilität, da er jederzeit zum ursprünglichen Inhalt zurückkehren und die gewünschten Nachbearbeitungsschritte bei Bedarf erneut anwenden kann.

Modelle vergleichen

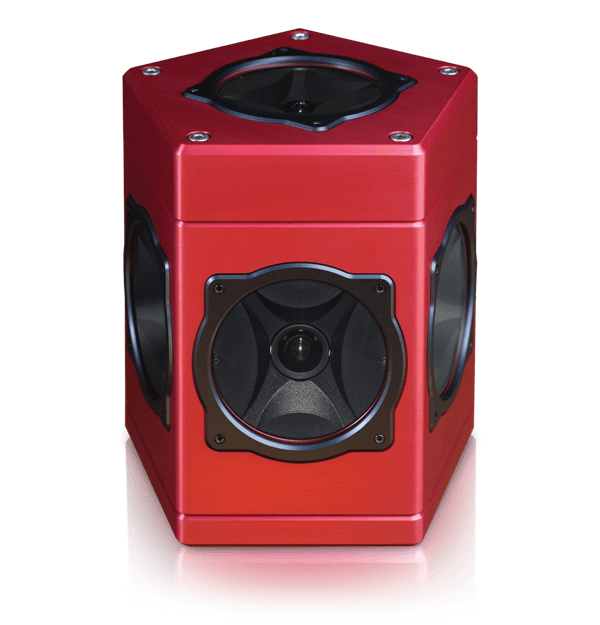

Ladybug3 FireWire
Ladybug5+
Ladybug6
Ladybug6

Sphärische Bildgebung mit hoher Genauigkeit

Ladybug SDK

Jedes Ladybug®-System umfasst ein Software Development Kit (SDK) mit unmfangreichen Funktionen zur Steuerung der Kameraeinstellungen, zur Verwaltung der 360-Grad-Bildaufnahme und zur Erstellung von Panoramabildern und Videos.​ Das Ladybug SDK umfasst die Windows-Anwendung LadybugCapPro, Quellcodebeispiele für einen schnellen Einstieg in die C/C++/C#-Programmierumgebung, technische Dokumentation zur Kameraintegration und eine Softwarebibliothek für die Anwendungsprogrammierschnittstelle (API) mit Referenzdokumentation.​ Die API ermöglicht die Integration der Ladybug-Funktionalität in benutzerdefinierte Anwendungen und wird durch eine Bibliothek mit technischen Online-Anwendungshinweisen und veröffentlichten Wissensdatenbankartikeln unterstützt.​

Weitere Informationen
Sphärische Ressourcen
Präzise sphärische 360°-Bildgebung mit mehreren vorkalibrierten Sensoren
Präzise sphärische 360°-Bildgebung mit mehreren vorkalibrierten Sensoren

Präzise sphärische 360°-Bildgebung mit mehreren vorkalibrierten Sensoren

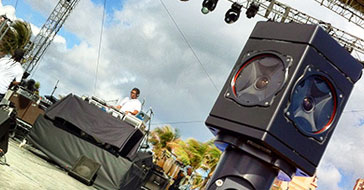

Brazil 360 Experience Using the Ladybug Spherical Cameras
Brazil 360 Experience Using the Ladybug Spherical Cameras

More than 30 hours of panoramic video from 27 different locations around the country.

Ladybug Sphärische Bildgebungssysteme – Download von Beispieldateien
Ladybug Sphärische Bildgebungssysteme – Download von Beispieldateien

Wir haben eine Auswahl an Beispieldaten zum Download von unserer Website zur Verfügung gestellt, um die Leistung und Bildqualität von Ladybug-basierten Systemen zu demonstrieren.

Übergang zur Ladybug6 von der Ladybug5+
Übergang zur Ladybug6 von der Ladybug5+

Technische Informationen für Ladybug5+-Benutzer zur Vereinfachung der Einführung der Ladybug6.

Verwendung eines externen GPS-Geräts mit Ladybug-Kameras
Verwendung eines externen GPS-Geräts mit Ladybug-Kameras

Sie können einen externen GPS-Empfänger mit einer Ladybug-Kamera verwenden, um GPS-Daten mit Stream-Dateien aufzuzeichnen, Google Maps- oder Google Earth-Dateien zu generieren und eine GPS-Datendatei herunterzuladen.

Geometric Vision mit Ladybug-Kameras
Geometric Vision mit Ladybug-Kameras

Dieser Anwendungshinweis behandelt die Darstellung, die verwendet wird, um die physische Ausrichtung aller Sensoren zueinander zu beschreiben, und enthält Anweisungen zum Transformieren von lokalen 2D-Punkten in globale 3D-Punkte und umgekehrt.
