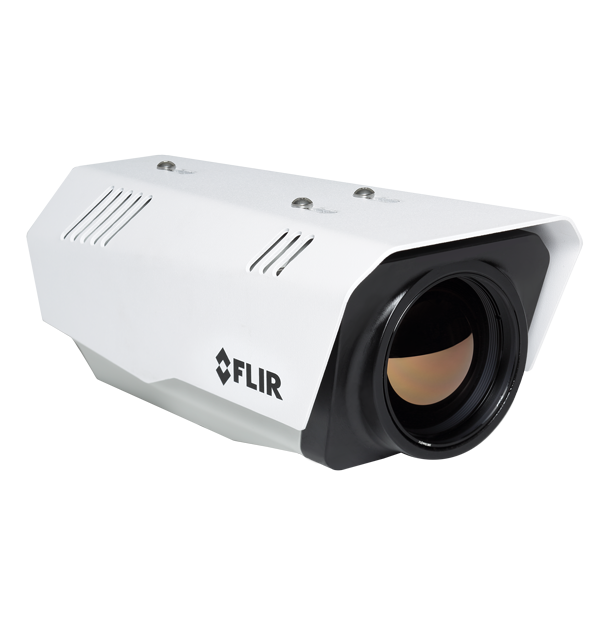

Radiometrische Wärmebildkamera

FLIR FC-Serie AI-R

Modell: FLIR FC-617 AI-R, 17° × 14° (35 mm) f/1,1 Objektiv Zur Supportseite
product image

Die FLIR FC-Serie AI-R ist eine robuste radiometrische Wärmebildkamera, die branchenführende Wärmebildtechnik integriert, um Hot Spots und Verbrennungsrisiken in rauen Außenumgebungen und abgelegenen Gebieten zu erkennen. Wenn die Objektoberflächentemperatur voreingestellte Obergrenzen erreicht, überwacht die FC-Serie AI-R kontinuierlich auf Temperaturänderungen oder Hot Spots in brandgefährdeten Bereichen wie Lagerbehältern, Lagerhallen, brennbaren Halden, Mülldeponien und Abfallbunkern.​ Bei der Erkennung eines Hot Spots oder einer erheblichen Temperaturänderung sendet die Kamera umgehend einen Alarm an das Videomanagementsystem (VMS), um eine sofortige Bewertung und die schnelle Umsetzung von Reaktionstaktiken zu ermöglichen.​ Durch die Integration von Deep Neural Network und Bewegungsanalyse mit einer Wärmeempfindlichkeit von <35 mK bietet die FC-Serie AI-R ein verbessertes Situationsbewusstsein und eine klare Bildqualität.​ Diese Kamera bietet außerdem eine Reihe von Objektivoptionen und verfügt über eine cybersichere Integration sowohl mit FLIR UVMS als auch mit VMS von Drittanbietern, was sie zu einem vielseitigen Werkzeug für die Perimetersicherheit und die Sicherheit physischer Vermögenswerte macht.

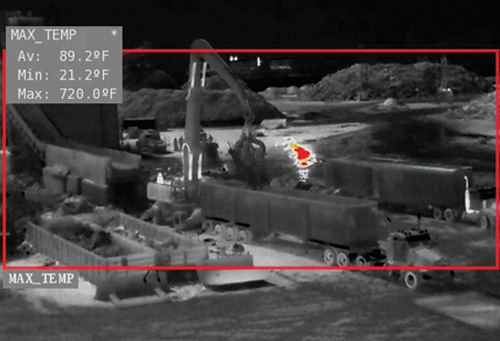

  • Kontaktlose Erkennung von Hot Spots

    • Prozesstemperaturunterschiede in Echtzeit zur Identifizierung von Überhitzungsrisiken
    • Überwachung relativer Temperaturänderungen zur Erkennung fehlerhafter Komponenten
    • Messung von Oberflächentemperaturen mit einer Messgenauigkeit von ±5 °C für Ziele unter 150 °C

  • Branchenführende Wärmebildtechnik

    • Vier leistungsstarke Wärmebildlinsen mit einem Sichtfeld von 17° × 14° bis 69° × 56°
    • Gestochen scharfe Bilder vom Premium-Wärmesensor zur schnellen visuellen Überprüfung von Hot Spots mithilfe isothermenspezifischer Farbpaletten zur Unterscheidung der Pixel von der kältesten zur wärmsten erkannten Objektoberflächentemperatur
    • Videos mit einer vollen Auflösung von 640 × 512 ermöglichen die Anzeige von Bildern, thermischen Mustern und Kontrasten trotz Rauch, schwachem Licht, leichtem Nebel und Dunst
    • Die maßgeschneiderten AGCs von FLIR liefern Bilder mit extrem hohem Kontrast
    • Dynamic Detail Enhancement (DDE) erzeugt scharfe Kanten und Kontraste, die die Analyseleistung verbessern

  • Intelligente Alarme und einfache Integration

    • Festlegen von Temperaturschwellenwerten, um in Echtzeit benachrichtigt zu werden, wenn die Oberflächentemperatur eines Objekts die oberen Werte überschreitet

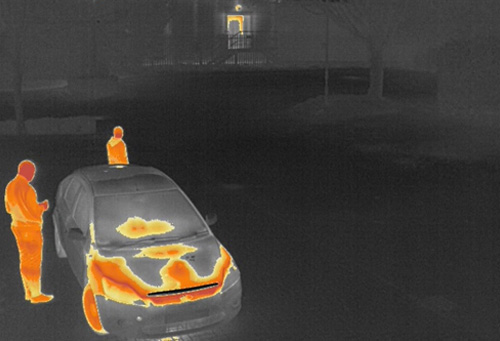

    • Reduzierung falscher radiometrischer Alarme durch Kombination der thermischen Hot Spot-Erkennung mit intelligenter Fahrzeugerkennung, um Alarme von heißen Fahrzeugauspuffrohren in überwachten Bereichen herauszufiltern
    • Nahtlose Integration mit FLIR UVMS sowie mit anderen wichtigen Videomanagementsystemen von Drittanbietern über das FLIR Nexus® Software Development Kit
    • Die integrierte FLIR NEXUS® ermöglicht die Geolokalisierung von Zielen zur Situationserkennung und die präzise Übergabe an ein Schwenk-Neige-Zoom-Gerät




Technische Daten
Allgemeine Angaben
Abmessungen (L x B x H)
Mit Sonnenblende: 282 mm × 129 mm × 115 mm
Ohne Sonnenblende: 259 mm × 114 mm × 106 mm
Detektortyp
Ungekühltes VOx-Mikrobolometer mit langer Lebensdauer
Effektive Auflösung
327.680 Pixel
Eingangsspannung
Quelle: PoE+ (802.3at) 12 VDC 24 VDC 24 VAC (VA)
Heizung aus: <9 W <10 W <9 W <15 W
Heizung ein (bei 100 %): <25 W <28 W <25 W <32 W
Garantie
Kamera: 3 Jahre / Sensor: 10 Jahre
Gewicht
2,2 kg mit Sonnenblende
1,8 kg ohne Sonnenblende
Unempfindlichkeit gegenüber Spannungsspitzen im Stromnetz
ESD: EN 61000-4-2
RS: EN 61000-4-3; EN 55035 (2017 + A11: 2020); EN 50130-4
EFT: EN 61000-4-4
Spannungsspitze: EN 61000-4-5
CS: EN 61000-4-6
PFMF: EN 61000-4-8
Cybersicherheit
Sicherheit
IEEE 802.1X, TLS/HTTPS, Benutzerauthentifizierungs-Zugriffskontrolle über Firewall, Benutzeranmeldeinformationen mit Richtliniendurchsetzung, Digest-Authentifizierung, IP-Adressfilterung
Konformität und Zertifizierungen
Emissionen
FCC 47 CFR Teil 15, Unterabschnitt B, Klasse A (innerhalb der Grenzwerte der CISPR 22:2008 Klasse A), EN55032 Klasse A
Konformität
CE-gekennzeichnet, RoHS III-Richtlinie 2015/863/EU, WEEE-Richtlinie 2012/19/EU
Sicherheit
IEC 62368-1: 2018
Messung und Analyse
Analysefunktionen

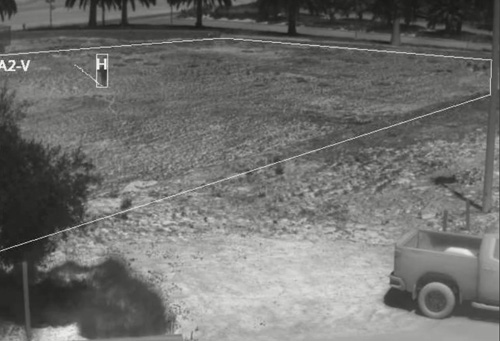

Eindringen in eine Region/Einbruchserkennung, Überschreitung/Zaunübertretung, DNN-Klassifikator
Analysemanagement
Webbasierte Konfiguration und Verwaltung, Maskierung von Erkennungsbereichen zur Analyse, einstellbare Empfindlichkeit, automatische Reaktionen, dezentrale E/A-Steuerung
Messgenauigkeit
Ziel unter 100 ºC ±5 ºC Messgenauigkeit
Ziel unter 150 ºC ±5 % Messgenauigkeit
Ziel über 150 ºC ±15 % Messgenauigkeit
Gemessen bei 25 ºC Umgebungstemperatur. Fehler kann bei extremen Temperaturen größer sein.
Objekttemperaturbereich
Modus mit hoher Verstärkung: 0 °C bis 160 °C
Modus mit niedriger Verstärkung: 0 °C bis 380 °C
Videoanalyse nur im Modus mit hoher Verstärkung funktionsfähig
Systemintegration
Analoger Composite-Videoausgang
1 V p-p (PAL oder NTSC), 1 × BNC 75 Ω
Ethernet
10/100 MBit/s
Netzwerk-APIs
NEXUS SDK, NEXUS CGI, ONVIF Profile S, G, T
Speichermedien
Bis zu 512 GB microSD- / microSDHC- / microSDXC-Karte (separat erhältlich)
Steuerungseingang/-ausgang
1 potentialfreier Eingangskontakt, 1 Relaisausgang (Nennlast 0,025 A bei 5 V DC)
Streaming-Auflösung
640 × 512
Unterstützte Protokolle
IPV4, HTTP, HTTPS, UPnP, DNS, NTP, RTSP, TCP, UDP, ICMP, IGMP, DHCP, ARP, SNMP, IEEE 802.1X
Unterstützung von Drittanbieter-Analysefunktionen
Ja
Umgebungsfaktoren
Betriebstemperaturbereich
-40 °C bis 70 °C Kaltstart
Enteisungsfunktion/Vereisungsschutz
MIL-STD 810F:00 + Hinweis 1:00 + Hinweis 2:02 + Hinweis 3:03
IP-Schutzart
IP67
Lagertemperaturbereich
-50 °C bis 85 °C
Luftfeuchtigkeit
0–90 % relative Feuchte
Stoßfestigkeit
Stoß (in Betrieb) MIL-STD-810G, Methode 516.6
Stoß (beim Transport) IEC 60068-2-27:08
Vandalismusschutz
IK10 (außer Objektiv und Fenster)
Vibrationen
IEC 60068-2-64:08
Video und Aufzeichnung
AGC-Zielbereich [ROI] für Video
Standard (Default), Voreinstellungen (Presets) und benutzerdefiniert für optimale Bildqualität der betreffenden Überwachungsobjekte
Videokomprimierung
Zwei unabhängige Kanäle mit H.264 / H.265 oder MJPEG
Videostandard
IP- und Analog-Video
Visuelle Kamera
Arrayformat
640 × 512
Blendenzahl
f/1,1
Brennweite
35 mm
Empfindlichkeit
≤35 mK bei 25 °C für f/1,0
Fokus
Athermal, fokusfrei
Sichtfeld (FOV)
17° x 14°
Spektralbereich
7,5 µm bis 13,5 µm
Wärmebildkamera
Arrayformat (Wärmebild)
640 × 512
Bildgleichmäßigkeitsoptimierung
Automatische Flachfeldkorrektur (Flat Field Correction, FFC), Wärme- und Zeitauslöser
Bildrate Wärmebild
30 Hz / 8,3 Hz
Brennweite – Wärme
35 mm
Fokus – Wärme
Athermalized, focus-free
f-Zahl (Wärmebild)
f/1.1
Pixelabstand
17 µm
Sichtfeld (FOV) (Wärmebild)
17° × 14°
Spektralbereich (Wärmebild)
7.5 µm to 13.5 µm
Thermische Empfindlichkeit – NETD (Wärmebild)
≤35 mK @ 25°C (77°F) for f/1.0
Wärmebildeinstellungen
Helligkeit, Kontrast, Schärfe, Auto AGC, Gamma, intelligente Bildschirmoptimierung
