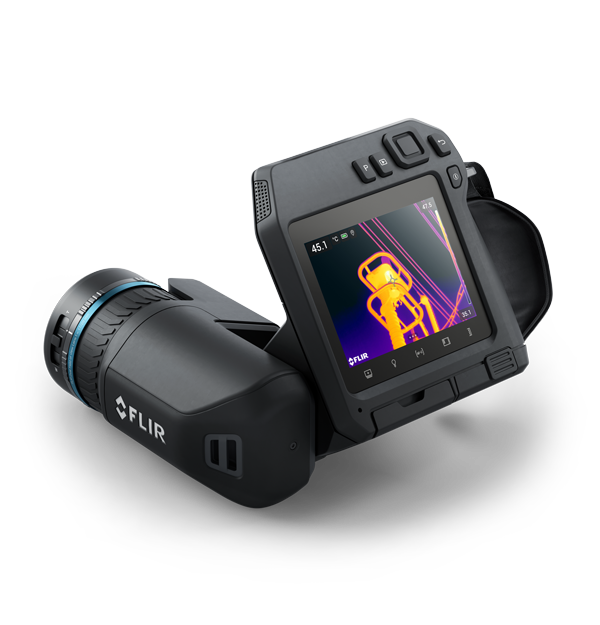

Diagnose potenzieller Fehler in industriellen, elektrischen und mechanischen Systemen oder Erkennung von Temperaturanomalien in F&E-Tests mit der 464 × 348 Auflösung der FLIR T540. Diese tragbare, ergonomische Wärmebildkamera bietet erweiterte Funktionen wie 1-Touch Level/Span und kontinuierlichen, lasergestützten Autofokus und ist damit das perfekte berührungslose Diagnosewerkzeug für die Zustandsüberwachung und Forschungsanwendungen. Optimierung von elektrischen/mechanischen Untersuchungen, Fehlerbehebungen und Reparaturen mit dem Inspection-Route-Modus, der in FLIR Thermal Studio Pro erstellte vorgeplante Routen ausführt (Route Creator-Plugin erforderlich), damit Benutzer Temperaturdaten und Bilder in einer logischen Reihenfolge erfassen können. Mit dem eingebauten Makromodus können Sie in Forschung und Entwicklung schnell zwischen Weitwinkel und Nahaufnahmen wechseln, ohne das Objektiv austauschen zu müssen. In Verbindung mit der Research-Studio-Software hilft der T540 Ingenieuren, unerwartete Hotspots zu bewerten und potenzielle Designfehler zu finden.
Der Kauf einer T540-Kamera umfasst ein 3-monatiges Abonnement für FLIR Thermal Studio Pro und FLIR Route Creator.
- Produkte
- Industrie
- Tragbare Wärmebildkameras
- FLIR T540
Im Warenkorb
Ihre Bestellung qualifiziert sich für kostenlosen 2-Tage-Versand und einfache Rücksendungen
-
Rasch kritische Entscheidungen treffen
Der lasergestützte Autofokus garantiert Ihnen einen gestochen scharfen Fokus für präzise Temperaturmessungen, die schnelle, aber fundierte Entscheidungen erlauben.
-
Flexibel und ergonomisch
Die Optikeinheit der T540 ist um 180° drehbar, so dass Sie Zielobjekte in jedem beliebigen Winkel so lange Sie möchten bequem abbilden können.
-
Intuitive Bedienoberfläche
Der kapazitive Touchscreen mit intuitivem Menü ist einfach zu bedienen und kann mit zwei programmierbaren Tasten angepasst werden.
Professionelle Berichte für Ihren Kunden und Ihr Unternehmen
Die richtige Bildanalyse- und Berichtssoftware kann Ihr Unternehmen erheblich besser machen, da Ihre Kunden das Problem leichter verstehen und darauf vertrauen können, dass Sie es behoben haben.
Die erweiterte Unterstützung für Analysen und Entscheidungsfindung in FLIR Thermal Studio Pro beinhaltet eine Reihe von Messwerkzeugen, Stapelverarbeitung, die Möglichkeit, Inspektionsrouten vorauszuplanen sowie benutzerdefinierte Berichtsvorlagen.
Sorgen Sie sich nie um die Leistung oder Defekte Ihrer Kamera
Sorgen Sie mit FLIR CARE und FLIR PROTECT dafür, dass Ihre Kamera immer gut funktioniert. FLIR CARE bietet eine erstklassige Kalibrierung mit Leistungsverifizierung und nachverfolgbarer Kalibrierungsanpassung, die sicherstellt, dass Ihre thermischen Daten immer korrekt sind. Die erweiterten Garantie- und Servicepakete von FLIR PROTECT bieten volle drei Jahre Abdeckung über die Werksgarantie der jeweiligen Kamera hinaus. FLIR PROTECT-Kunden können außerdem einen gebündelten Kalibrierungsservice, Rabatte auf zusätzliche Dienstleistungen und Optionen für schnell gelieferte Leihkameras erhalten.
Kontakt zum Vertriebspartner
Sie möchten weitere Informationen zu diesem Produkt erhalten?
Rufen Sie 0049 69-80884980 und sprechen Sie mit einem erfahrenen Produktexperten.
Technische Daten
- IR-Auflösung
- 464 × 348 Pixel
- Thermische Empfindlichkeit / NETD
- <40 mK, 24° bei 30 °C (86 °F)
- Genauigkeit
- ±2 °C (±3,6 °F) oder ±2 % der Messwerte
- Digitalkamera
- 5 MP, mit integrierter LED-Foto-/Video-Leuchte
- Display
- 4"-LCD-Touchscreen mit 640 × 480 Pixeln und automatischer Drehfunktion
- Speichermedien
- Herausnehmbare SD-Karte
Bildgebung und optische Daten
- Auflösung
- 464 × 348 Pixel (VGA)
- Aufzeichnung visueller Videos
- H.264 auf Speicherkarte
- Bildfrequenz
- 30 Hz
- Bild-in-Bild
- Größe und Position einstellbar
- Bildrate [Vollbild]
- 30 Hz
- Blendenzahl
- 1,3/1,3
- Brennweite
- 29 mm (1,41 Zoll) / 17 mm (0,67 Zoll)
- Detektortyp und -raster
- Ungekühlter Mikrobolometer, 17 µm
- Digitalkamera
- 5 MP, mit integrierter LED-Foto-/Video-Leuchte
- Digitalzoom
- 1–6× stufenlos
- Farbe
- Schwarz
- Farbpaletten
- Eisen, Grau, Regenbogen, Arktic, Lava, Regenbogen HC
- Fokus
- Stufenlose Einpunkt-Laser-Entfernungsmesser (LDM), Einpunkt-Kontrast, manuell
- IR-Auflösung
- 464 × 348 Pixel
- Laserausrichtung
- Position wird automatisch auf dem Infrarotbild angezeigt
- Mindestfokusabstand
- 0,18 m, 24° / 1,0 m, 14°
- Mindestfokusabstand mit MSX
- 0,5 m (1,64 ft) / 1,0 m (3,28 ft)
- Nicht-radiometrisches IR-Videostreaming
- H.264 oder MPEG-4 über WLAN MJPEG über UVC oder WLAN
- Objektiv
- DFOV (24°, 14°)
- Objektiverkennung
- Automatisch
- Radiometrische IR-Videoaufzeichnung
- Radiometrische Echtzeitaufzeichnung (.csq)
- Radiometrisches IR-Videostreaming
- Über UVC
- Räumliche Auflösung (IFOV)
- 0,90 mrad/Pixel, 24°
- Sichtfeld
- 24°/14°
- Sichtfeld Digitalkamera
- 53° × 41°
- Software-Update Kamera
- Mit USB-Kabel oder SD-Karte
- Spektralbereich
- 7,5 – 14 µm
- Streaming visueller Videos
- Ja
- Sucher
- Nein
- Thermische Auflösung (NETD)
- <40 mK
- Thermische Empfindlichkeit / NETD
- <40 mK, 24° bei 30 °C (86 °F)
- UltraMax
- Vervierfacht die Pixelanzahl; wird im Menü aktiviert und in FLIR Tools verarbeitet
- Videolicht
- Integrierte LED-Leuchte
- Visuelles Bild
- Ja
Messung und Analyse
- Automatische Erkennung von Heiß-/Kaltzonen
- Automatische maximale/minimale Markierungen innerhalb eines Bereichs
- Differenztemperatur
- Ja
- Emissionsgrad-Korrektur
- Ja, variabel von 0,01 bis 1,0 oder durch Auswahl aus der Materialliste
- Farbalarm (Isotherm)
- •Über•Unter•Intervall•Kondensation (Feuchtigkeit, Luftfeuchte, Taupunkt)•Isolierung
- Genauigkeit
- ±2 °C (±3,6 °F) oder ±2 % der Messwerte
- Messfunktionsalarm
- Akustischer/visueller Alarm (über/unter) bei jeder ausgewählten Messfunktion
- Messwertkorrekturen
- Ja
- Objekttemperaturbereich
- -20 °C bis 120 °C (-4 °F bis 248 °F) 0 °C bis 650 °C (32 °F bis 1202 °F) 300 °C bis 1500 °C (572 °F bis 2732 °F) Es gibt keine optionalen Bereiche
- Referenztemperatur
- Ja
- Voreinstellungen für Messungen (Presets)
- •Keine Messungen•Center-Spot•Hot-Spot•Cold-Spot• Benutzervoreinstellung 1•Benutzervoreinstellung 2
Benutzeroberfläche
- Display
- 4"-LCD-Touchscreen mit 640 × 480 Pixeln und automatischer Drehfunktion
- Displaytechnologie
- IPS
- Sprache
- Über integriertes Mikrofon oder Bluetooth bis zu 60 Sek. lange Sprachaufzeichnungen zu Einzelbildern oder Videos hinzufügen (Lautsprecher ebenfalls in Gerät integriert)
- Sprachen
- 21
- Text
- Vordefinierte Liste oder Touchscreen-Tastatur
- Touchscreen
- Optisch verbundener PCAP
Stromversorgung
- Akkubetriebsdauer
- Ca. 4 Stunden bei 25 °C (77 °F) Umgebungstemperatur und typischer Nutzung
- Akkuspannung
- 3,6 V
- Akkutyp
- Li-Ion-Akku, aufladbar in der Kamera oder mit separatem Ladegerät
- Betrieb mit externer Stromversorgung
- Netzteil 90–260 V AC (50/60 Hz) oder 12 V von einem Kfz (Kabel mit Standardstecker, optional)
- Energiemanagement
- Automatische Abschaltung und Sleep-Modus
- Gewicht Akku
- 195 g
- Ladesystem
- In die Kamera integriert (Netzteil oder 12-V-Anschluss von einem Kfz) oder Ladegerät mit 2 Ladeeinschüben
- Ladetemperatur
- 0 °C bis 45 °C
Umgebungsfaktoren und Zertifizierungen
- Betriebstemperaturbereich
- -15 °C bis 50 °C (5 °F bis 122 °F)
- EMV
- •ETSI EN 301 489-1 (Funk)•ETSI EN 301 489-17•EN 61000-6-2 (Immunität)•EN 61000-6-3 (Emission)•FCC 47 CFR Part 15 Class B (Emission)
- Funkwellenspektrum
- •ETSI EN 300 228•FCC Part 15.249•RSS-247 Issue 2
- Garantie
http://www.flir.com/warranty/
- Lagertemperaturbereich
- -40 °C bis +70 °C (-40 °F bis +158 °F)
- Luftfeuchtigkeit (Betrieb und Lagerung)
- IEC 60068-2-30/24 Stunden, 95 % relative Luftfeuchte, 25–40 °C (77–104 °F) Zyklen
- Sicherheit
- EN/UL/CSA/PSE 60950-1
- Stativbefestigung
- UNC 1/4"-20
Allgemeine Angaben
- Abmessungen (L × B × H)
- Objektiv horizontal: 140 × 201,3 × 167,3 mm (5,5 × 7,9 × 6,6 Zoll)
- Gehäusematerial
- PCABS mit TPE, Magnesium
- Kompatibel mit FLIR-Software
- FLIR Thermal Studio Suite, FLIR Route Creator, FLIR Ignite, FLIR Research Studio, FLIR Atlas SDK
- Laserpointer
- Klasse 2, 0,05–40 m (0,16–131 Fuß) ±1 % des gemessenen Abstands
- Verpackung
- Infrarotkamera mit Objektiv, 2 Akkus, Akkuladegerät, Hartschalen-Tragetasche, Tragegurte, vorderer Objektivdeckel, Netzteil, gedruckte Dokumentation, SD-Speicherkarte (8 GB), Kabel (USB 2.0 A zu USB Typ C, USB Typ C zu HDMI, USB Typ C zu USB Typ C), Lizenzkarte: FLIR Thermal Studio Pro (3-Monats-Abonnement) + FLIR Route Creator Plugin für Thermal Studio Pro (3-Monats-Abonnement)
- Verpackungsgröße
- 500 × 190 × 370 mm
