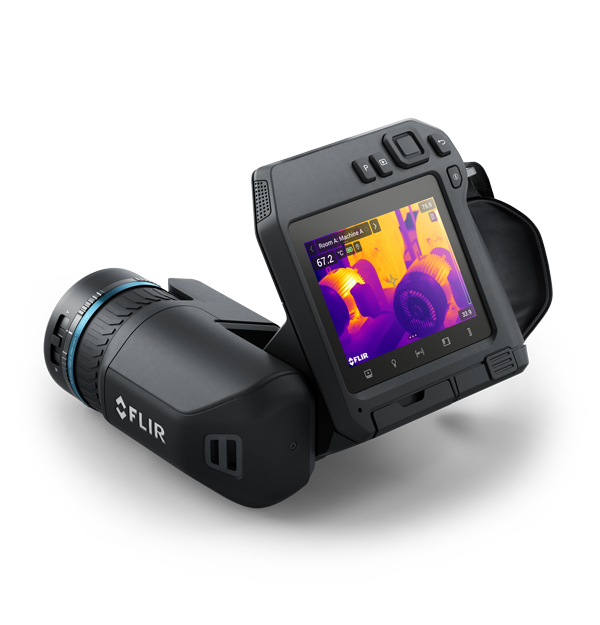

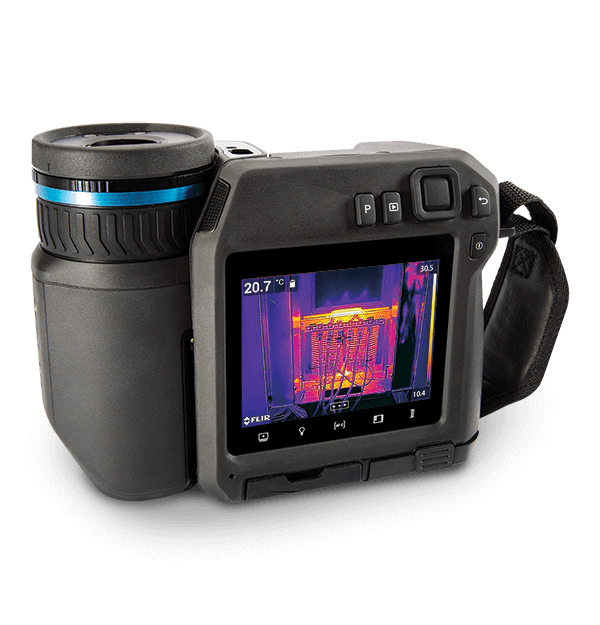

Professionelle Wärmebildkamera

FLIR T560

Modell: T560 + DFOV (14°-24°) Zur Supportseite
product image

Mit der ergonomischen, hochauflösenden FLIR T560 können Sie Hot-Spots beseitigen, verborgene Mängel aufspüren und Reparaturen schnell überprüfen. Diese Wärmebildkamera mit einer Auflösung von 640 × 480 (307.200 Pixel) verfügt über ein helles 4-Zoll-LCD-Display und eine um 180° drehbare Objektivplattform, so dass Sie auch in schwer zugänglichen Bereichen einfach und bequem elektrische oder mechanische Probleme diagnostizieren können. Die direkt in die Kamera integrierten Messfunktionen wie 1-Touch Level/Span und der lasergestützte Autofokus sorgen dafür, dass Sie jederzeit korrekte Temperaturmessungen erhalten. Kombinieren Sie die T560 mit einem FLIR FlexView™-Objektiv mit zwei Sichtfeldern und schalten Sie im Handumdrehen vom Weitwinkel- auf das Teleobjektiv um, ohne das Objektiv wechseln zu müssen. Mit dem integrierten Modus FLIR Inspection Route können Sie von FLIR Thermal Studio Pro (mit dem Plugin Route Creator von FLIR) Vermessungspläne auf Ihre Kamera herunterladen und ausführen. Gemeinsam helfen Ihnen diese Systeme bei der Aufzeichnung von Temperaturdaten und visuellen Bildern in logischer Reihenfolge. Dadurch lassen sich Probleme, Störungen und Defekte schneller erkennen und beheben.

Beim Kauf einer Kamera vom Typ T560 erhalten Sie ein Dreimonatsabonnement für FLIR Thermal Studio Pro und FLIR Route Creator.

Sales Contact Kontakt zum Vertriebspartner
  • Rasch kritische Entscheidungen treffen

    Der lasergestützte Autofokus garantiert Ihnen einen gestochen scharfen Fokus für präzise Temperaturmessungen, die schnelle, aber fundierte Entscheidungen erlauben.

  • Flexibel und ergonomisch

    Die Optikeinheit der T560 ist um 180° drehbar. So können Sie Zielobjekte den ganzen Tag lang unter jedem beliebigen Winkel —bequem— abbilden.

  • Verbesserte Workflow-Effizienz

    Entwickeln Sie Inspektionsrouten in FLIR Thermal Studio Pro und laden Sie sie mit der Kameraoption FLIR Inspection Route auf eine T560, um die Vermessungen rationalisieren und kritische Daten besser verwalten zu können. FLIR Ignite erlaubt das automatische Hochladen von Bildern direkt von der Kamera in die Cloud, wo sie einfach und sicher gespeichert und für andere Benutzer freigegeben werden können.

FLIR Ignite™ für die T-Serie

FLIR Ignite™ für die T-Serie

Mit der FLIR Ignite Cloud-Lösung steigern Sie die Effizienz Ihres Teams und erweitern dessen Möglichkeiten. Sie können Bilder direkt von Ihrer per Wi-Fi verbundenen FLIR T5xx oder T8xx hochladen, organisieren und freigeben. So sind Ihre Daten jederzeit sicher an einem Ort gespeichert und Sie können von jedem Gerät aus problemlos darauf zugreifen.

Kontakt zum Vertriebspartner

Sie möchten weitere Informationen zu diesem Produkt erhalten?

Rufen Sie 0049 69-80884980 und sprechen Sie mit einem erfahrenen Produktexperten.

Technische Daten
Thermische Empfindlichkeit / NETD
<40 mK, 24° @ 30°C (86°F)
Genauigkeit
±2°C (±3.6°F) or ±2% of reading
Digitalkamera
5 MP, with built-in LED photo/video lamp
Display
4", 640 × 480 pixel touchscreen LCD with auto-rotation
Speichermedien
Removable SD card
Bildgebung und optische Daten
Aufzeichnung visueller Videos
H.264 to memory card
Bildfrequenz
30 Hz
Bild-in-Bild
Resizable and movable
Bildrate [Vollbild]
30 Hz
Blendenzahl
1.3/1.3
Brennweite
29 mm (1.41 in) / 17 mm (.67 in)
Detektorauflösung
640 × 480
Detektortyp und -raster
Uncooled microbolometer, 12 µm
Digitalkamera
5 MP, with built-in LED photo/video lamp
Digitalzoom
1–8× continuous
Farbe
Black
Farbpaletten
Iron, Gray, Rainbow, Arctic, Lava, Rainbow HC
Fokus
Continuous with laser distance meter (LDM), one- shot LDM, one-shot contrast, manual
Laserausrichtung
Position is automatically displayed on the infrared image
Mindestfokusabstand
.15 m (.5 ft) / 1.0 m (3.28 ft)
Mindestfokusabstand mit MSX
.5 m (1.64 ft) / 1.0 m (3.28 ft)
Nicht-radiometrisches IR-Videostreaming
H.264 or MPEG-4 over Wi-Fi MJPEG over UVC or Wi-Fi
Objektiv
DFOV (24°, 14°)
Objektiverkennung
Automatic
Radiometrische IR-Videoaufzeichnung
Real-time radiometric recording (.csq)
Radiometrisches IR-Videostreaming
Over UVC
Räumliche Auflösung (IFOV)
0. 4 mrad/pixel
Sichtfeld
24°/14°
Sichtfeld Digitalkamera
53° × 41°
Software-Update Kamera
Using USB cable or SD card
Spektralbereich
7.5 - 14 µm
Streaming visueller Videos
Yes
Sucher
No
Thermische Empfindlichkeit / NETD
<40 mK, 24° @ 30°C (86°F)
UltraMax
Quadruples pixel count; activated in menu and processed in FLIR Tools
Videolicht
Built-in LED light
Visuelles Bild
Yes
Messung und Analyse
Automatische Erkennung von Heiß-/Kaltzonen
Automatic maximum/minimum markers within area
Differenztemperatur
Yes
Emissionsgrad-Korrektur
Yes, variable from 0.01 to 1.0 or selected from materials list
Farbalarm (Isotherm)
Above, Below, Interval, Condensation (moisture/humidity/dewpoint), Insulation
Genauigkeit
±2°C (±3.6°F) or ±2% of reading
Messfunktionsalarm
Audible/visual alarms (above/below) on any selected measurement function
Messwertkorrekturen
Yes
Objekttemperaturbereich
-20°C to 120°C (-4°F to 248°F); 0°C to 650°C (32°F to 1202°F); 300°C to 1500°C (572°F to 2732°F)
Referenztemperatur
Yes
Voreinstellungen für Messungen (Presets)
No measurements, center spot, hot spot, cold spot. User Preset 1, User Preset 2
Benutzeroberfläche
Display
4", 640 × 480 pixel touchscreen LCD with auto-rotation
Displaytechnologie
IPS
Sprache
60 sec. recording added to still images or video via built-in mic (has speaker) or via Bluetooth
Sprachen
21
Touchscreen
Optically bonded PCAP
Stromversorgung
Akkubetriebsdauer
Approx. 4 hours at 25°C (77°F) ambient temperature and typical use
Akkuspannung
3.6 V
Akkutyp
Li-ion battery, charged in camera or on separate charger
Betrieb mit externer Stromversorgung
AC adapter 90–260 V AC (50/60 Hz) or 12 V from a vehicle (cable with standard plug, optional)
Energiemanagement
Automatic shut-down and sleep mode
Gewicht Akku
195 g (6.89 oz)
Ladesystem
In camera (AC adapter or 12 V from a vehicle) or two-bay charger
Ladetemperatur
0°C to 45°C (32°F to 113°F)
Umgebungsfaktoren und Zertifizierungen
Betriebstemperaturbereich
-15°C to 50°C (5°F to 122°F)
EMV
ETSI EN 301 489-1 (radio), ETSI EN 301 489-17, EN 61000-6-2 (immunity), EN 61000-6-3 (emission), FCC 47 CFR Part 15 Class B (emission)
Funkwellenspektrum
ETSI EN 300 228, FCC Part 15.249, RSS-247 Issue 2
Garantie
http://www.flir.com/warranty/
Lagertemperaturbereich
-40°C to 70°C (-40°F to 158°F)
Luftfeuchtigkeit (Betrieb und Lagerung)
IEC 60068-2-30/24 hours, 95% relative humidity, 25–40°C (77–104°F)/2 cycles
Sicherheit
EN/UL/CSA/PSE 60950-1
Stativbefestigung
UNC 1/4"-20
Allgemeine Angaben
Abmessungen (L × B × H)
Lens horizontal: 140 × 201.3 × 167.3 mm (5.5 × 7.9 × 6.6 in)
Gehäusematerial
PCABS with TPE, magnesium
Gewicht [mit Akku]
1.4 kg (3.1 lb)
Kompatibel mit FLIR-Software
FLIR Thermal Studio Suite, FLIR Route Creator, FLIR Ignite, FLIR Research Studio, FLIR Atlas SDK
Laserpointer
Class 2, 0.05–40 m (0.16–131 ft) ±1% of measured distance
Verpackung
Infrared camera with lens, 2 batteries, battery charger, hard transport case, lanyards, front lens cap, power supplies, printed documentation, SD card (8 GB), cables (USB 2.0 A to USB Type-C, USB Type-C to HDMI, USB Type-C to USB Type-C), License card: FLIR Thermal Studio Pro (3 month subscription) + FLIR Route Creator Plugin for Thermal Studio Pro (3 month subscription)
Verpackungsgröße
500 × 190 × 370 mm (19.7 × 7.5 × 14.6 in)
