Ungekühltes Langwellen-Infrarot-(LWIR)-OEM-Thermokameramodul

Boson®

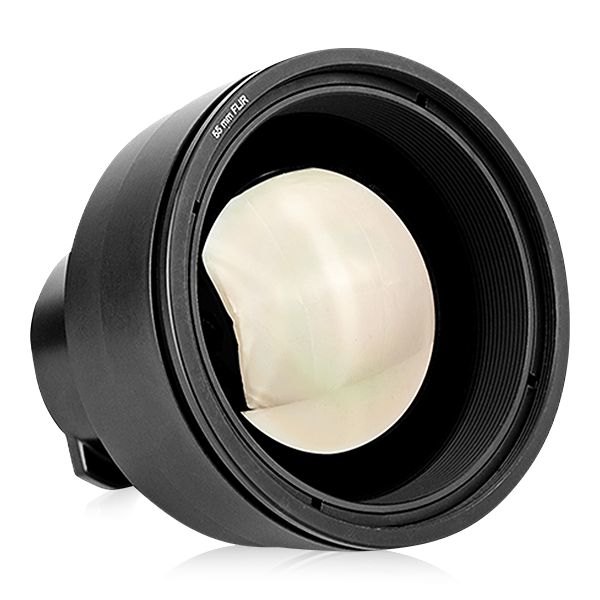

Modell: Boson 320, 4° (HFOV) 55 mm Zur Supportseite
product image

Das NDAA-konforme und ITAR-freie Boson OEM-Wärmekameramodul für langwelliges Infrarot (LWIR) setzt den Standard für Größe, Gewicht, Leistung und Performance (SWaP). Dank der fortschrittlichen Bildverarbeitung von Teledyne FLIR und mehreren Kommunikationsschnittstellen, die Branchenstandard sind, können mit Boson Anwendungen von der Brandbekämpfung bis hin zu unbemannten Flugsystemen (UAS), Sicherheitssystemen und Entwicklungskits für die Automobilindustrie realisiert werden und das alles bei einer Leistungsaufnahme von nur 600 mW.

Der ungekühlte 12-μm-Detektor ist mit zwei Auflösungen – 640 × 512 oder 320 × 256 – und mit mehreren Bildratenoptionen erhältlich. Die radiometrischen Modelle ermöglichen Messungen der Absoluttemperatur. Mit mehreren verfügbaren Objektivkonfigurationen bietet Boson die größte Auswahl an LWIR-Modellen von Teledyne FLIR und die größte Flexibilität bei Integrationsprogrammen. Das einfach zu bedienende Boson SDK, die benutzerfreundliche GUI und die umfassende Dokumentation zur Produktintegration vereinfachen darüber hinaus die OEM-Integration in ein übergeordnetes System.

Für ein Plug-and-Play-Upgrade der Empfindlichkeit bietet das neue Boson+ einen branchenführenden NeDT von <20 mK.

Die gemeinsame mechanische/elektrische Kompatibilität mit allen Boson-Modellen ermöglicht Plug-and-Play mit vorhandenen Konstruktionen

  • Branchenführende Größe, Gewicht und Leistung (SWaP) mit Radiometrie

    Ein voll ausgestattetes VGA- und QVGA LWIR-Wärmebildkameramodul ab 7,5 g und <4,9 cm³

  • Bewährte Leistung und in vielen Anwendungen im Einsatz

    Gleichbleibende Leistung, Flexibilität und Verfügbarkeit der breitesten Palette an LWIR-Modellkonfigurationen von Teledyne FLIR

  • Für Integratoren entwickelt

    Die gemeinsame mechanische/elektrische Kompatibilität mit allen Boson-Modellen ermöglicht Plug-and-Play mit vorhandenen Konstruktionen

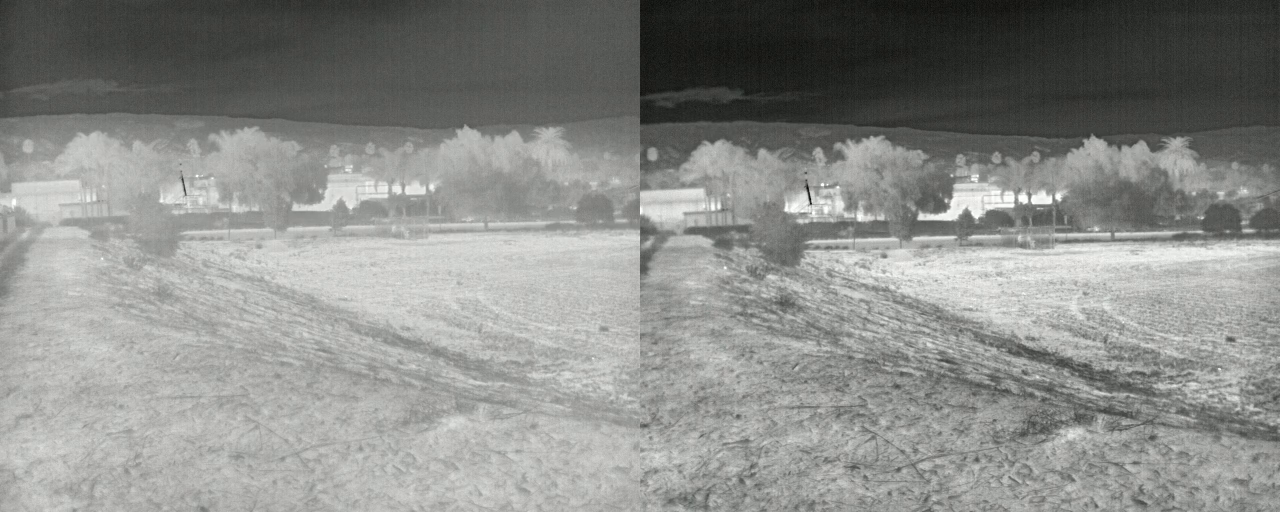

Park, außen – Vergleich zwischen Boson und Boson+

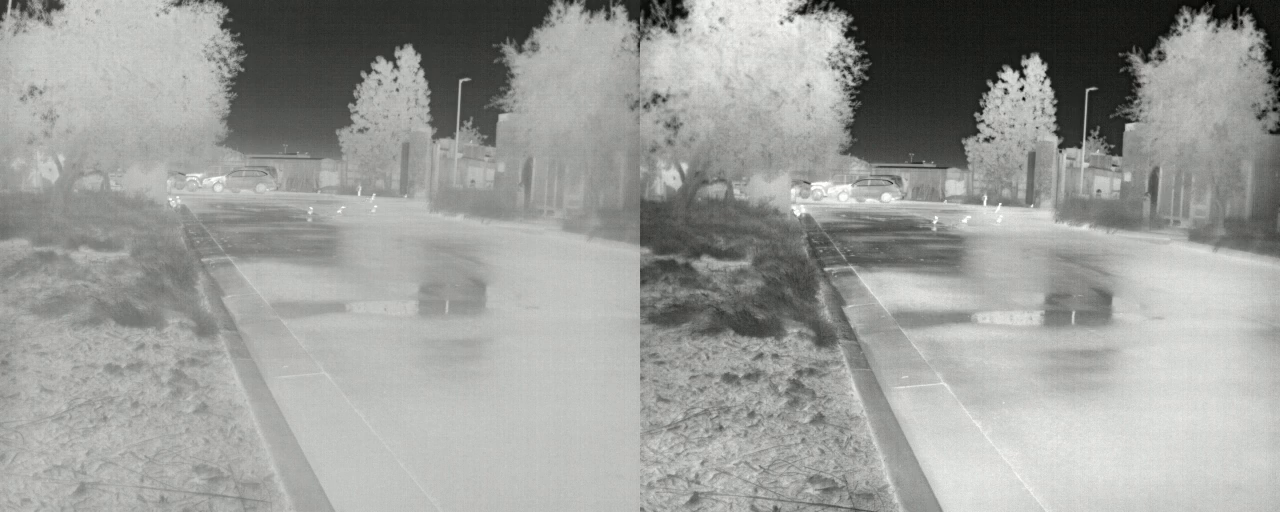

Teledyne FLIR-Büro – Vergleich zwischen Boson und Boson+

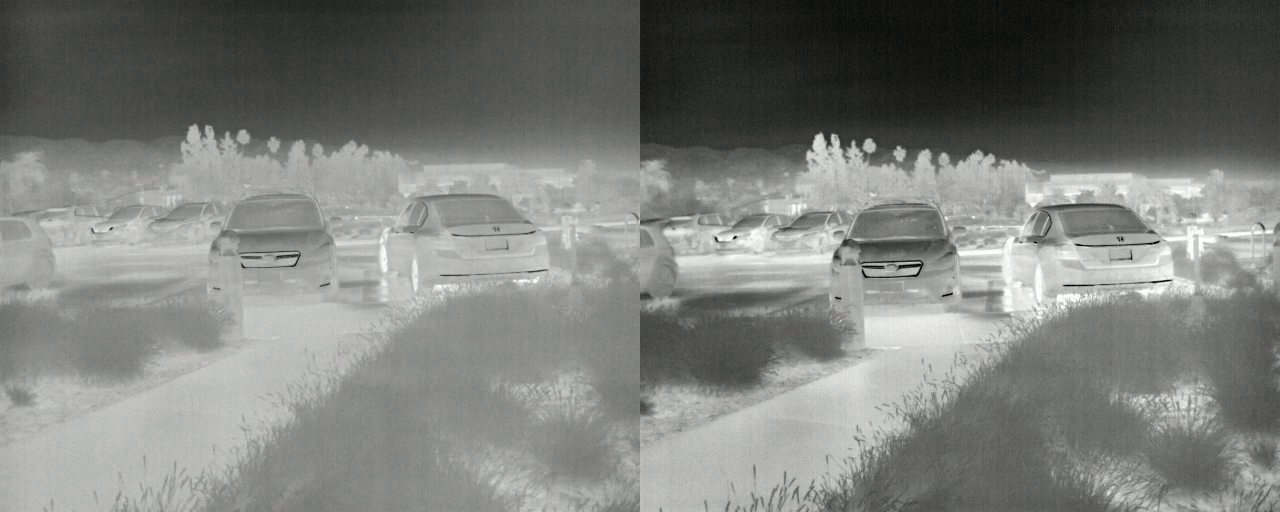

Teledyne FLIR-Büro – Vergleich zwischen Boson und Boson+

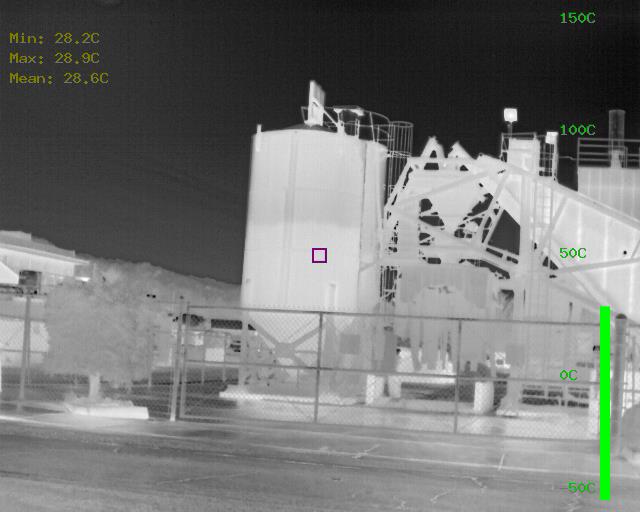

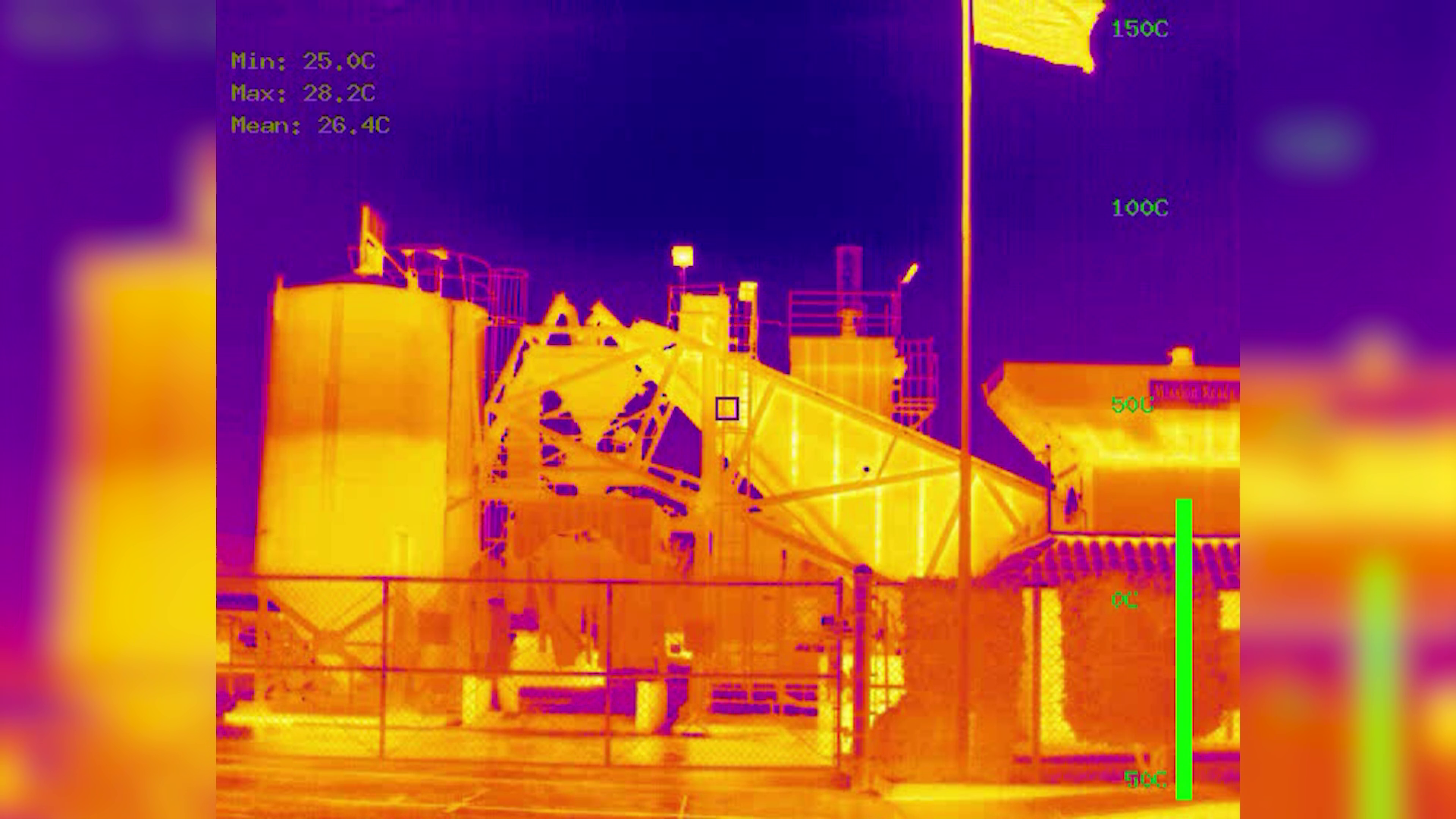

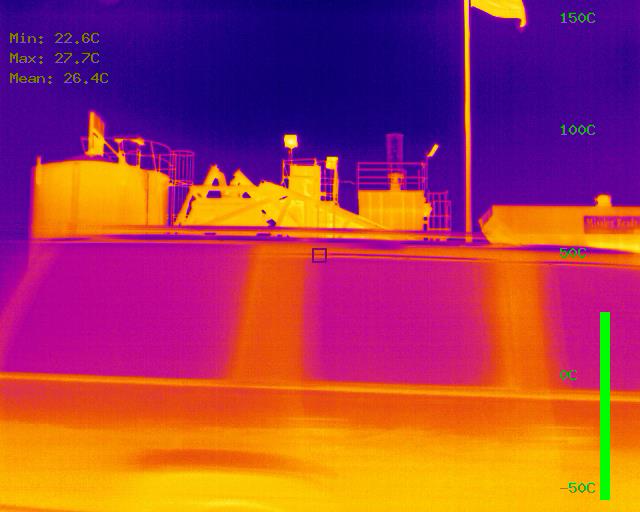

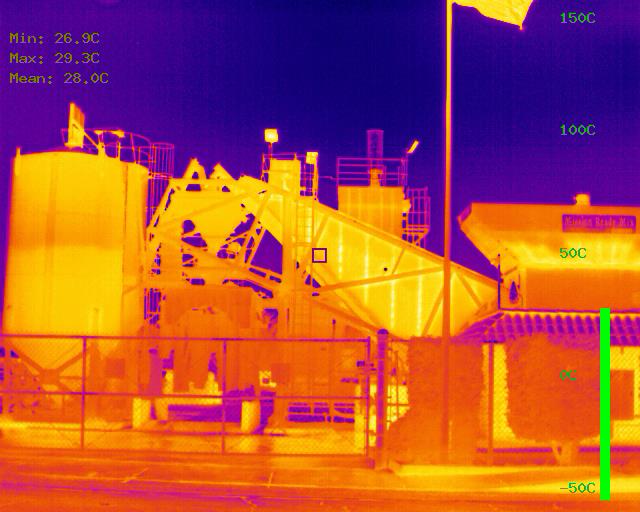

Kraftwerk – Boson Radiometry

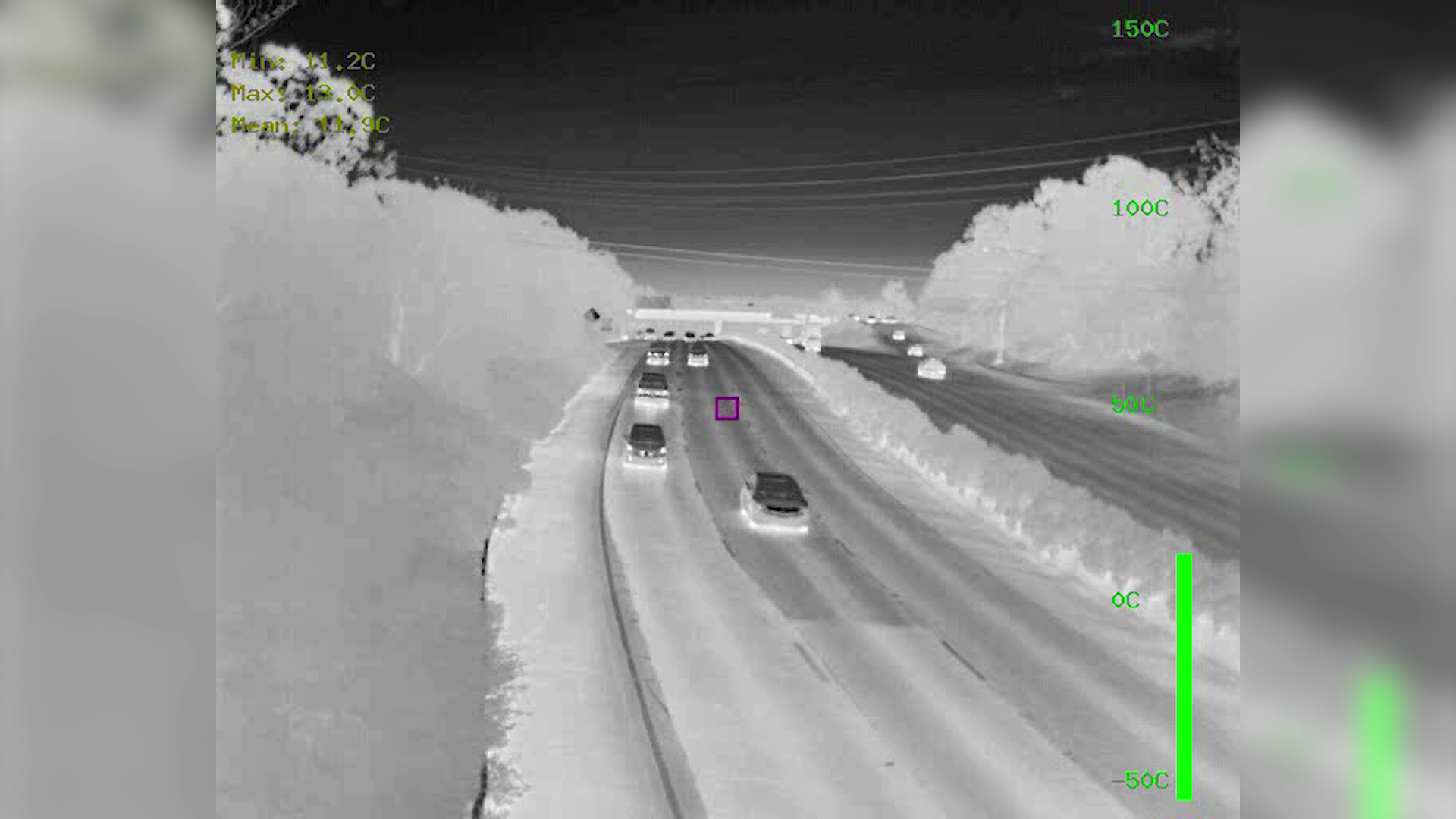

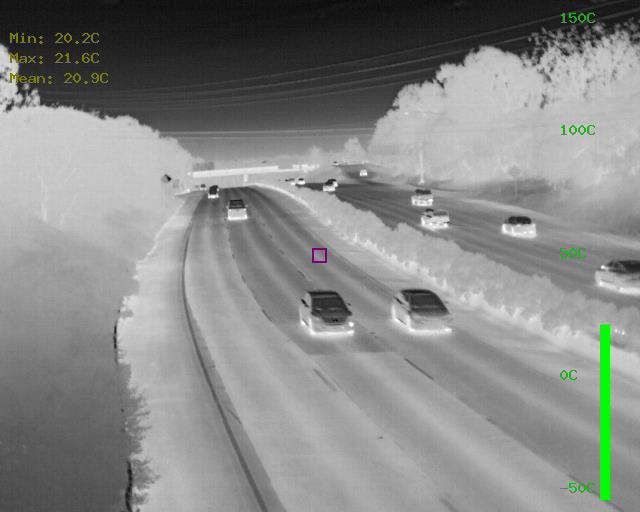

Verkehrsüberwachung – Boson Radiometry

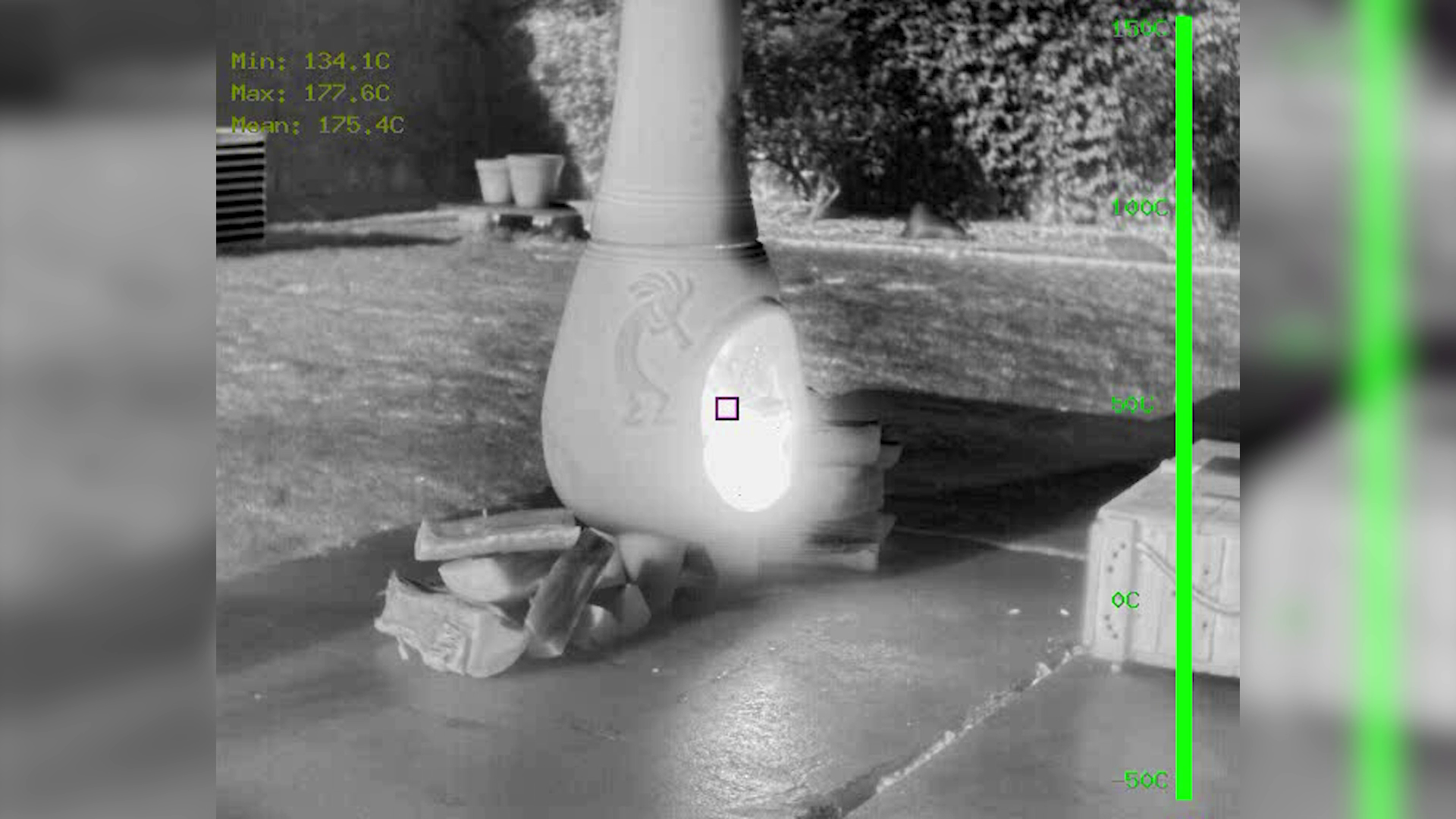

Kamin im Freien – Boson Radiometry

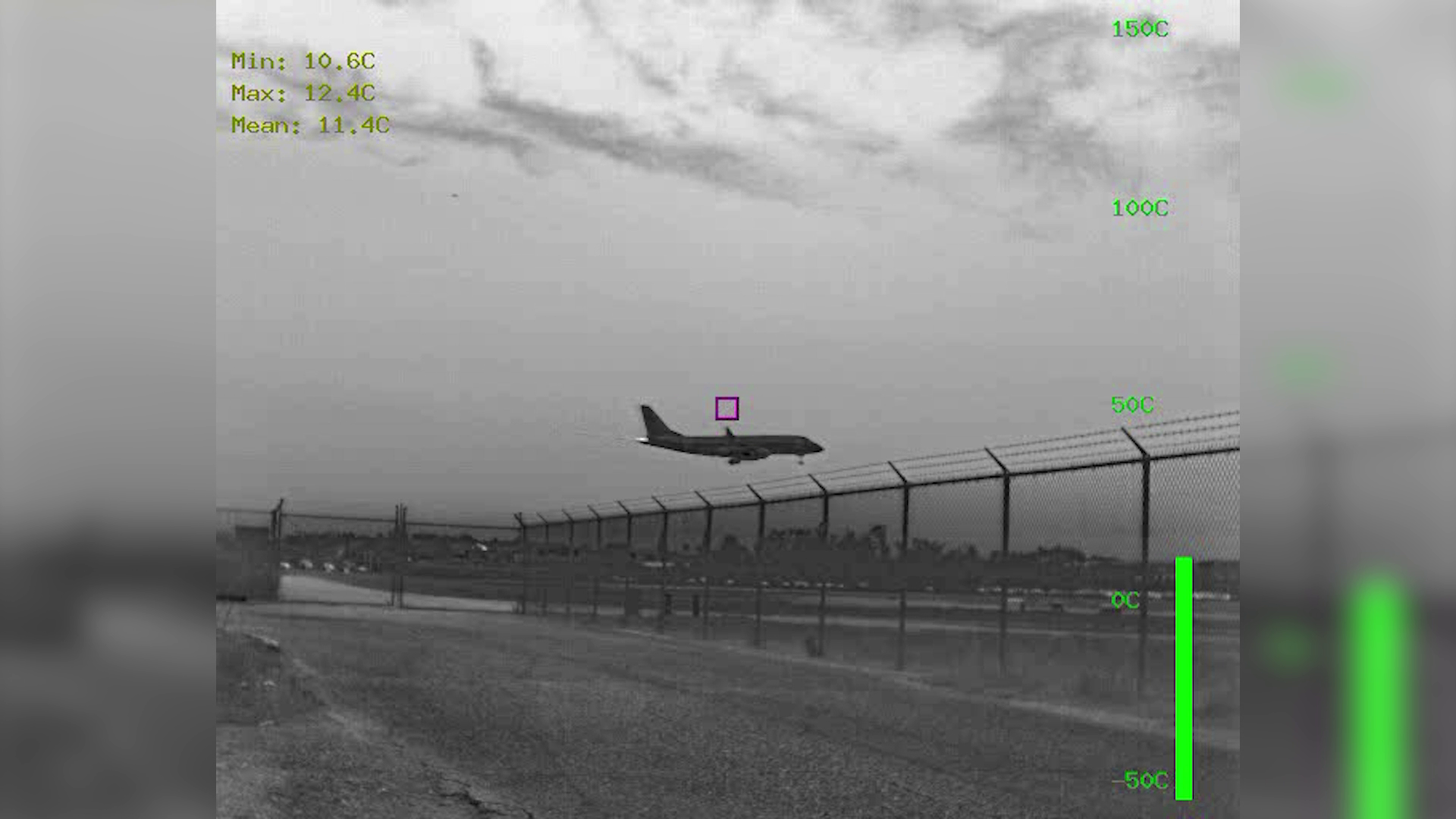

Start- und Landebahn – Boson Radiometry

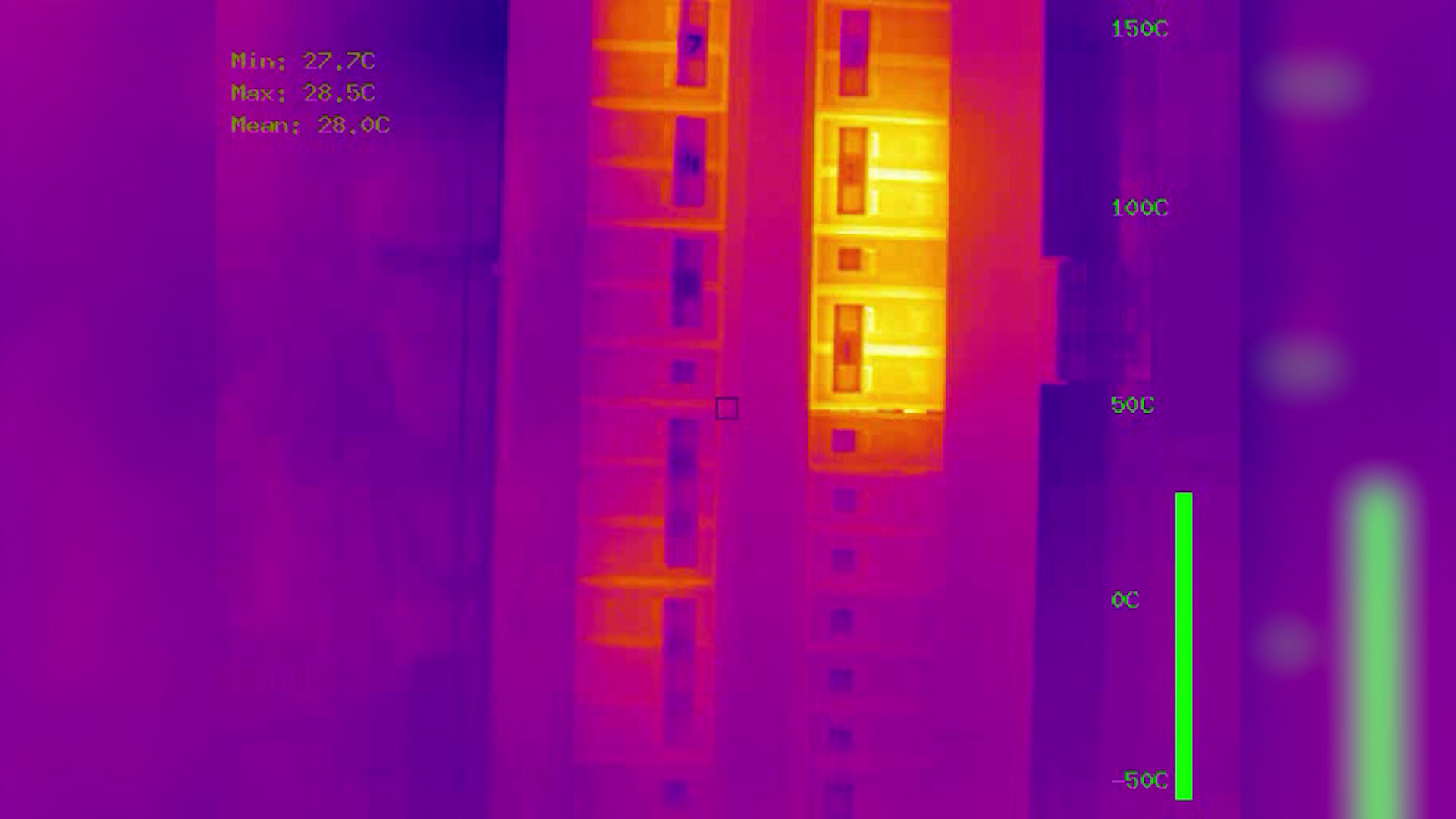

Schalttafel – Boson Radiometry

Boson-Vergleich

Boson+
Boson
Auflösung
 VGA: 640 × 512
QVGA: 320 × 256		 VGA: 640 × 512
QVGA: 320 × 256
Pixelgröße
 12 μm
Spektralbereich
 8 μm bis 14 μm
Wärmeempfindlichkeit
 Industriell: ≤20 mK
Professionell: ≤30 mK		 Industriell: ≤40 mK
Professionell: ≤50 mK
Verbraucher: ≤60 mK
Video-Pipeline & Latenz
 Kontrastabstimmung (AGC): Verbessert, mit tieferen Schwarztönen
Latenz: <6 ms		 Kontrastabstimmung (AGC): Ja
Latenzzeit: < 25 ms
Szenen-Dynamikbereich
 Hohe Verstärkung: bis zu 150 °C
Niedrige Verstärkung: bis zu 350 °C		 Hohe Verstärkung: <140 °C
Geringe Verstärkung: <500 °C
Bildfrequenz
 60 Hz Standard, 30 Hz Laufzeit wählbar 60 Hz und 9 Hz
Radiometrie-Option
 Erhältlich für die Auflösungsmodelle 640 x 512 und 320 x 256. Ja
Betriebsart mit niedriger Verstärkung verfügbar
 Ja Ja
Verschlussfreie Optionen
 Ja Ja

Ajax Loader
DER TELEDYNE FLIR-VORTEIL

Mit unserer Bibliothek mit Videoanleitungen, Anwendungshinweisen und unserem umfassenden Support-Center mit Produktzeichnungen, Datenblättern und vielem anderen mehr ist die Integration der Thermokameramodule von Teledyne FLIR jetzt noch einfacher!

Weitere Informationen

Ajax Loader
Die Möglichkeiten von Boson

Mit fast 60 Modellen stellt die ITAR-Free-Boson-Familie die dynamischste und leistungsstärkste ungekühlte Wärmebildtechnologie im Teledyne FLIR-Portfolio dar.

Produkte anzeigen

Ajax Loader
Boson-Objektiv-Auswahlwerkzeug

3 einfache Schritte zur Bestimmung der besten Kamerabrennweite für Ihre Anwendung!

Weitere Informationen

Ajax Loader
Prism

Das End-to-End-Ökosystem für computergestützte Bildgebung, das verschiedene KI-gestützte Objekterkennungs- und Tracking-Funktionen sowie erweiterte Bildverarbeitung unterstützt.

So funktioniert es

Ajax Loader
GUI 3.0 für Boson+

Die Boson GUI bietet die Möglichkeit zum schnellen Zugriff auf radiometrische Einstellungen, die wesentlich für die hochrasanten Integrationszyklen sind, während Zeitplan, Kosten und Leistung in Einklang gebracht werden.

Weitere Informationen

Technische Daten
Thermal Imaging Detector
Ungekühlter VOx-Mikrobolometer
Pixel Size
12 µm
Frame Rate Options
60 Hz Ausgangswert, 30 Hz Laufzeit wählbar
Thermal Spectral Range
Langwelliges Infrarot, 8 µm – 14 µm
Scene Temperature Range
bis 140 °C (hohe Verstärkung) bis 500 °C (geringe Verstärkung)
Temperature Measurement
Nein
Performance
Scene Temperature Range
bis 140 °C (hohe Verstärkung) bis 500 °C (geringe Verstärkung)
Thermal Spectral Range
Langwelliges Infrarot, 8 µm – 14 µm
Radiometry
Temperature Measurement
Nein
Imaging & Optical
Array format
320 × 256
Continuous Electronic Zoom
1X bis 8X Zoom
Digital Zoom
1- bis 8-facher Zoom
f-number
1,0
FOV - Horizontal
4°
Frame Rate
60 Hz Ausgangswert, 30 Hz Laufzeit wählbar
Frame Rate Options
60 Hz Ausgangswert, 30 Hz Laufzeit wählbar
Full Frame Rate
60 Hz Ausgangswert, 30 Hz Laufzeit wählbar
Image Orientation
Einstellbar (vertikale Drehung und/oder horizontale Drehung)
Lens Options
320 x 256 4° (HFOV) 55 mm (EFL)
Non-Uniformity Correction (NUC)
Werkseitig kalibriert, aktualisierte FFCs mit Silent Shutterless NUC (SSN™) von FLIR
Pixel Pitch
12 µm
Pixel Size
12 µm
Resolution
320 x 256
Scene Dynamic Range [Gain Mode in parentheses]
bis +140 °C (hoch) bis +500 °C (niedrig)
Sensitivity [NEdT]
< 40 mK (Industrie), < 50 mK (Profi), < 60 mK (Verbraucher)
Sensor Technology
Ungekühlter VOx-Mikrobolometer
Slow Frame Rate
≤ 9 Hz verfügbar
Slow Video Option [factory configured]
<9 Hz erhältlich
Snapshots
Vollbild-Schnappschuss über Boson GUI
Spectral Band
Langwelliges Infrarot, 8 µm – 14 µm
Spectral Range
Langwelliges Infrarot, 7,5 µm – 13,5 µm
Symbol overlay
Wiederbeschreibbar pro Bild, Alpha-Blending für transluzentes Overlay
Thermal Imaging Detector
Ungekühlter VOx-Mikrobolometer
Thermal Sensitivity
< 40 mK (Industrie), < 50 mK (Profi), < 60 mK (Verbraucher)
Connections & Communications
Control Channels
UART oder USB
Peripheral Channels
I2C, SPI, SDIO
Video Channels
CMOS oder USB2
Electrical
Input Voltage
3,3 VDC
Power Consumption
Variiert je nach Konfiguration, bereits ab 500 mW
Power Dissipation
Variiert je nach Konfiguration, bereits ab 500 mW
Mechanical
Mounting Features
320 x 256 4° (HFOV) 55 mm (EFL)
Precision Mounting Holes
Vier Gewindebohrungen M1,6 x 0,35 (hintere Abdeckung)
Size
21 × 11 mm ohne Objektiv
Size (L x W x H)
21 × 21 × 11 mm (ohne Objektiv)
Size (w/o lens)
21 × 11 mm
Weight
7,5 g ohne Objektiv (konfigurationsabhängig)
Environmental & Approvals
Compliance and Certifications
NDAA-konform
ROHS-konform
REACH-konform
Non-Operating Temperature Range
-55 °C bis 85 °C
Operating Temperature Range
-40 °C bis 80 °C
Operational Altitude
12 km (maximale Höhe eines Verkehrsflugzeuges oder einer luftfahrzeuggestützten Plattform)
Shock
1.500 g bei 0,4 ms
Solar protection
Integral
Export Designations
ECCN Code
6A003.b.4.b (Fast Video, 60Hz)
6A993.A (Slow Video, 9Hz)
